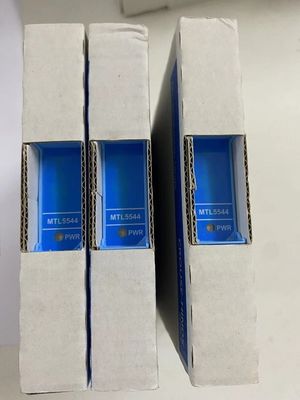

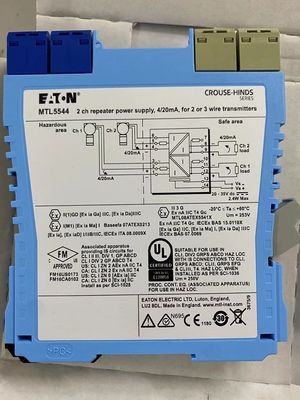

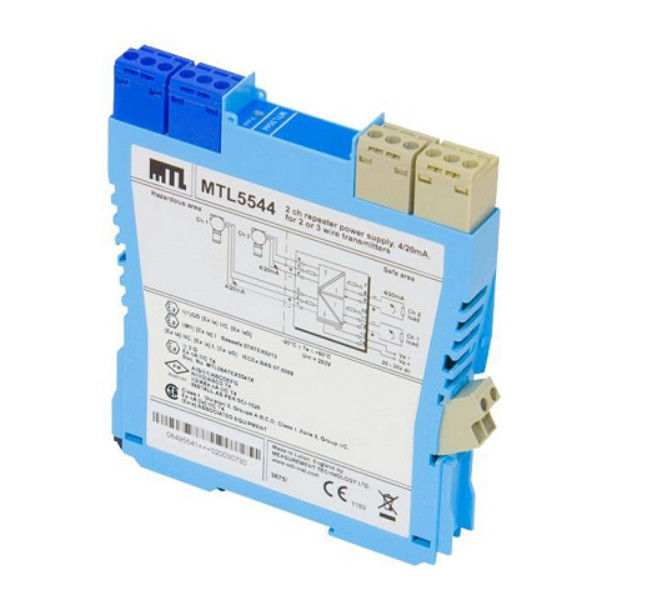

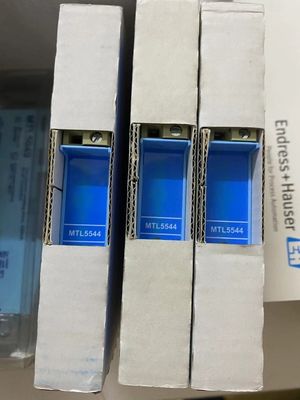

MTL5544 Eaton MTL 2 Channel Zener Barrier Power Supply Repeater

MTL5544 cung cấp các nguồn điện DC trôi nổi hoàn toàn để cấp năng lượng cho hai máy phát truyền thông thường 2 dây hoặc 3 dây 4/20mA hoặc ′′smart′′ nằm trong khu vực nguy hiểm,và lặp lại dòng trong các mạch khác để lái xe hai tải vùng an toànĐối với máy phát thông minh, đơn vị cho phép hai chiều
truyền tín hiệu truyền thông kỹ thuật số chồng lên tín hiệu 4/20mA để người phát có thể được hỏi hoặc từ trạm điều hành hoặc bằng một thiết bị truyền thông cầm tay.

Xem thêm thông số kỹ thuật chung
• Số lượng kênh
Hai.
• Vị trí của máy phát
Khu vực nguy hiểm 0, IIC, T4?? 6 nếu được chứng nhận thích hợp
Địa điểm nguy hiểm nhóm A
• Khả năng ra khỏi khu vực an toàn
Phạm vi tín hiệu: 4 đến 20mA
Dưới/trên phạm vi: 0 đến 24mA
Chống tải khu vực an toàn: 0 đến 360Ω @ 24mA
0 đến 450Ω @ 20mA
Kháng năng đầu ra mạch vùng an toàn: > 1MΩ
• Vòng xoáy vùng an toàn
< 50μA từ đỉnh đến đỉnh
• Nhập vùng nguy hiểm
Phạm vi tín hiệu: 0 đến 24mA (bao gồm cả phạm vi vượt xa)
Điện áp của máy phát: 16,5V ở 20mA
• Độ chính xác chuyển giao ở 20 °C
Tốt hơn 15μA
• Sự trôi dạt nhiệt độ
< 0,8μA/°C
• Thời gian phản ứng
Nằm trong phạm vi 10% của giá trị cuối cùng trong vòng 50μs
• Hỗ trợ truyền thông
HART® (chỉ có đầu cuối 1 & 2 và 4 & 5)
• Chỉ báo LED
Màu xanh lá cây: chỉ số công suất
• Tiêu thụ điện tối đa (với tín hiệu 20mA)
96mA ở 24V dc
• Phân hao năng lượng trong đơn vị (với tín hiệu 20mA)
1.4W ở 24V dc
