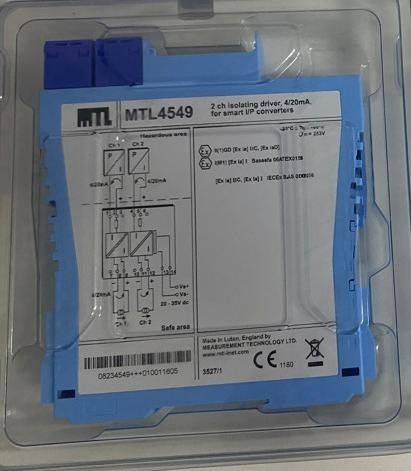

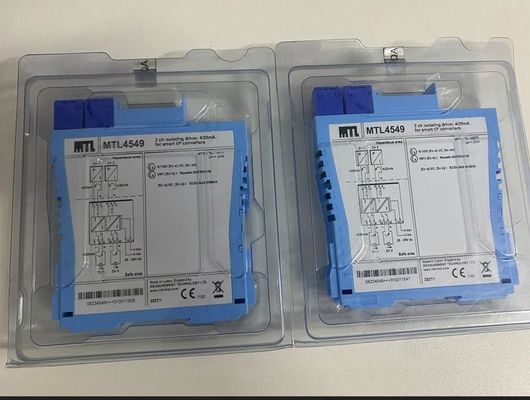

MTL4549 - MTL 4500 Máy cách ly an toàn

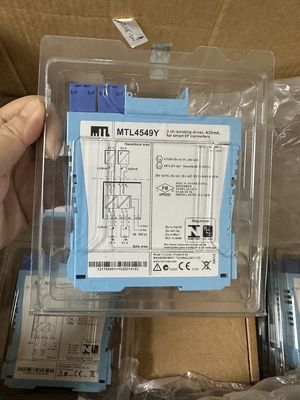

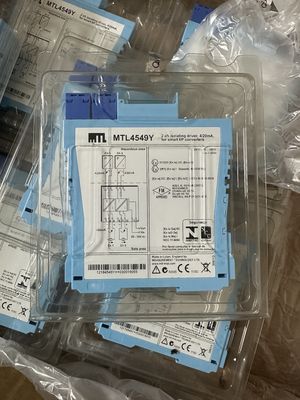

MTL4549/C/Y - MTL5549/Y Isolating DRIVER hai kênh, cho 4×20mA, HART® valve positioners with line fault detection The MTLx549 accepts 4/20mA floating signals from safe-area controllers to drive 2 current/pressure converters (or any other load up to 800Ω) in a hazardous areaĐối với các thiết bị định vị van HART, mô-đun cũng cho phép truyền tín hiệu truyền thông kỹ thuật số hai chiều.Các bộ điều khiển quy trình với một cơ sở đọc lại có thể phát hiện mạch mở hoặc ngắn trong dây điện trườngMTL4549C và MTLx549Y rất giống với MTLx549 ngoại trừ việc chúng chỉ cung cấp phát hiện mạch mở (tức làkhông phát hiện mạch ngắn).

• Số lượng kênh
Hai.
• Vị trí của bộ chuyển đổi I/P
Khu vực nguy hiểm 0, IIC, T4?? 6 nếu được chứng nhận thích hợp
Div. 1, Nhóm A, địa điểm nguy hiểm
• Phạm vi làm việc
4 đến 20mA
• băng thông tín hiệu kỹ thuật số
500Hz đến 10kHz
• Chống tải tối đa
800Ω (16V ở 20mA)
• Chống tải tối thiểu
90Ω (nhận mạch ngắn ở < 50Ω)
• Kháng ra
> 1MΩ
• Khả năng dưới/trên phạm vi
Dưới phạm vi = 1mA
Phạm vi vượt quá = 24mA (nhiệm vụ ≤ 520Ω)
• Đường mạch đầu vào và đầu ra
< 40μA từ đỉnh đến đỉnh
• Hỗ trợ truyền thông
HART
• Độ chính xác chuyển giao ở 20 °C
Tốt hơn 20μA
• Sự trôi dạt nhiệt độ
< 1,0μA/°C
• Đặc điểm đầu vào
Bình thường: < 6,0V
Khung mở: < 0,9mA
Vòng ngắn: < 0,9mA
• Thời gian phản ứng
Nằm trong vòng 200μA của giá trị cuối cùng trong vòng 100ms
• Chỉ báo LED
Màu xanh lá cây: chỉ số công suất
• Năng lượng điện tối đa (với tín hiệu 20mA trong tải 250Ω)
70mA ở 24V dc
• Phân tán điện năng trong đơn vị (với tín hiệu 20mA vào tải 250Ω)
1.6W ở 24V
• Mô tả an toàn (mỗi kênh)
U_o=28V I_o=93mA P_o=0,65W U_m= 253V rms hoặc dc
