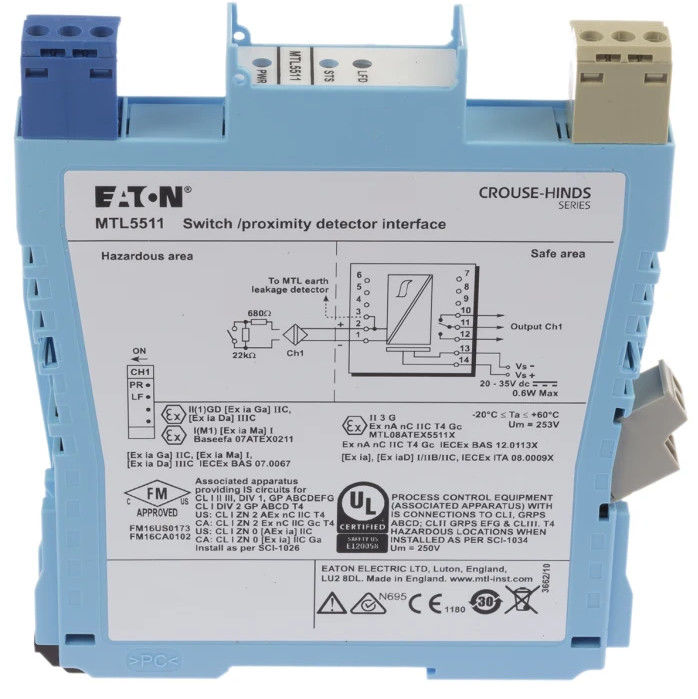

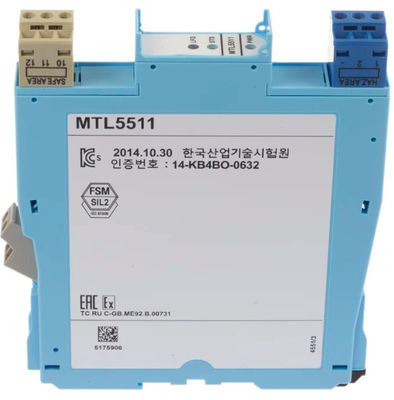

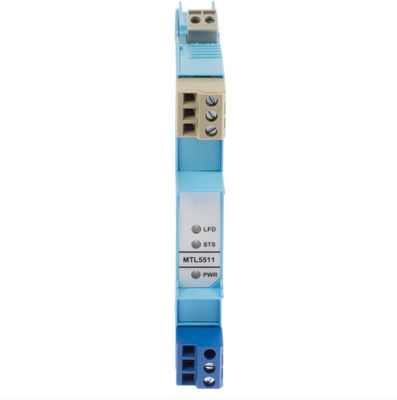

MTL5511 MTL Instruments Switch Proximity Detector Interface tối đa 10ms

MTL5511 cho phép tải trọng khu vực an toàn được điều khiển bằng một công tắc hoặc cảm biến gần nằm trong khu vực nguy hiểm.các điều kiện mạch mở hoặc mạch ngắn trong dây điện trường được phát hiện bởi thiết bị phát hiện lỗi đường dây (LFD) và cũng được chỉ ra trên đầu mô-đun. Phong độ đảo ngược cho kênh được chọn bởi một công tắc trên mặt của mô-đun và đầu ra được cung cấp bởi liên lạc chuyển tiếp chuyển tiếp

• Số kênh

  Một.

• Vị trí của các công tắc

  Khu vực nguy hiểm 0, IIC, T6

  Địa điểm nguy hiểm nhóm A

• Vị trí của máy dò độ gần

  Khu vực nguy hiểm 0, IIC, T4?? 6 nếu được chứng nhận thích hợp

  Địa điểm nguy hiểm nhóm A

• Các đầu vào khu vực nguy hiểm

  Các đầu vào phù hợp với tiêu chuẩn BS EN6094756:2001 cho

• Máy phát hiện độ gần (NAMUR)

  Điện áp áp dụng cho cảm biến

  7 đến 9V dc từ 1kΩ ±10%

• Đặc điểm đầu vào/bản xuất

  Giai đoạn bình thường

  Các đầu ra bị đóng nếu đầu vào > 2.1mA (< 2kΩ trong mạch đầu vào)

  Các đầu ra mở nếu đầu vào < 1,2mA (> 10kΩ trong mạch đầu vào)

  Hysteresis: 200μA (650Ω) danh nghĩa

• Phát hiện lỗi đường dây (LFD) (khi được chọn)

  Người dùng có thể chọn thông qua các công tắc ở phía bên của đơn vị.

  được chỉ ra bởi một đèn LED.

  phát hiện lỗi đường đầu vào.

  Cảnh báo mạch mở nếu trong < 50μA

  báo động mạch mở tắt nếu trong > 250μA

  Cảnh báo mạch ngắn hoạt động nếu Rin < 100Ω

  báo động mạch ngắn tắt nếu Rin > 360Ω

  Lưu ý: Các kháng cự phải được trang bị khi sử dụng thiết bị LFD với một tiếp xúc

  đầu vào

  500Ω đến 1kΩ theo chuỗi với công tắc

  20kΩ đến 25kΩ song song với công tắc

  Khả năng đầu ra khu vực an toàn

  Relê một cực với các liên lạc chuyển đổi

  Lưu ý: tải trọng phản ứng phải được ngăn chặn đầy đủ

• Đặc điểm của rơle

  Thời gian phản ứng: tối đa 10ms

  Chỉ số tiếp xúc: 250V ac, 2A, cosØ >0.7

  40V dc, 2A, tải kháng
