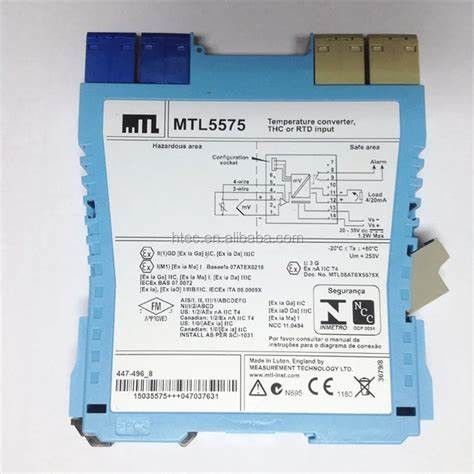

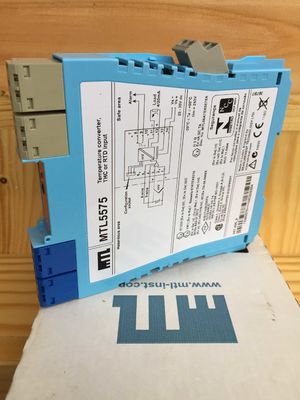

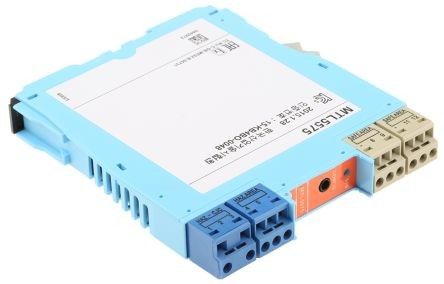

Bộ chuyển đổi nhiệt độ MTL5575

MTL5575 chuyển đổi tín hiệu DC cấp thấp từ cảm biến nhiệt độ được gắn trong khu vực nguy hiểm thành dòng điện 4/20mA để điều khiển tải trọng khu vực an toàn.,Phạm vi, giám sát, thử nghiệm và gắn thẻ cho tất cả các loại nhiệt cặp và RTD 2-, 3 hoặc 4 dây. (Đối với các ứng dụng nhiệt cặp, nút HAZ-CJC trên đầu cuối 1 ′′3 bao gồm một cảm biến CJC tích hợp).Cấu hình được thực hiện bằng máy tính cá nhânMột đầu ra báo động duy nhất được cung cấp và có thể được cấu hình để báo động quy trình hoặc để cung cấp thông báo về sự cố nhiệt cặp sớm.

Xem thêm thông số kỹ thuật chung

• Số lượng kênh
Một.
• Nguồn tín hiệu
Các loại THC J, K, T, E, R, S, B hoặc N đến BS 60584 và đầu vào XK mV
RTDs 2/3/4-wire platinum đến BS 60751
Pt 100, Pt 500, Pt 1000
Cu-50 & Cu-53
Ni 100/500/1000 DIN 43760
• Vị trí của nguồn tín hiệu
Khu vực nguy hiểm 0, IIC, T4-6
Phân khu 1, Nhóm A, địa điểm nguy hiểm
• Phạm vi tín hiệu đầu vào
75 đến +75mV, hoặc 0 đến 400Ω (0 đến 1000Ω cảm biến Pt & Ni)
• Dải tín hiệu đầu vào
3 đến 150mV, hoặc 10 đến 400Ω (10 đến 1000Ω cảm biến Pt & Ni)
• RTD điện kích thích
200μA danh nghĩa
• Bồi thường kết nối lạnh
Tự động hoặc có thể chọn
• Lỗi bù đắp kết nối lạnh
≤ 1,0°C
• Phá bỏ chế độ chung
120dB cho 240V ở 50Hz hoặc 60Hz (phản ứng 500ms)
• Phá bỏ chế độ hàng loạt
40dB cho 50Hz hoặc 60Hz
• Độ chính xác hiệu chuẩn (ở 20°C)
(bao gồm hysteresis, phi tuyến tính và khả năng lặp lại)
Nhập: (Phản ứng 500ms)
mV/THC: ± 15μV hoặc ± 0,05% giá trị đầu vào (điều nào lớn hơn)
RTD: ± 80mΩ
Khả năng phát ra: ± 11μA
• Động chuyển nhiệt độ (thường)
Nhập:
mV/THC: ± 0,003% giá trị đầu vào/°C
RTD: ± 7mΩ/°C
Khả năng phát ra: ± 0,6μA/°C
• Ví dụ về độ chính xác hiệu chuẩn và chuyển động nhiệt độ
(RTD input - 500ms response)
Kích thước: 250Ω
Độ chính xác: ± (0,08/250 + 11/16000) x 100%
= 0,1% độ dài
Động nhiệt độ: ± (0,007/250 x 16000 + 0,6) μA/°C
= ±1,0μA/°C
• Lái xe an toàn trong trường hợp lỗi cảm biến
Cấp cao, thấp, hoặc off
• Kiệt sức sớm
Khám phá sớm sự kiệt sức cho nhiệt cặp (nếu được chọn)
Cảnh báo khi tăng kháng mạch > 50Ω
• Phạm vi đầu ra
4 đến 20mA danh nghĩa lên 600Ω tối đa.
• Khả năng báo động (có thể cấu hình)
Relay ON trong báo động, 250mA @ 35V tối đa
• Kháng chì tối đa (THC)
600Ω
• Thời gian phản ứng
Có thể cấu hình - 500 ms mặc định ((Chính xác ở 100/200ms - liên hệ MTL)
• Chỉ báo LED
Màu xanh lá cây: hiệu suất và trạng thái
Màu vàng: báo động báo hiệu khi các thiết bị liên lạc bị đóng
• Tiêu thụ điện tối đa (với tín hiệu 20mA)
50mA ở 24V
• Phân tán điện năng trong đơn vị (với tín hiệu 20mA)
1.2W ở 24V
• Mô tả an toàn
Xem giấy chứng nhận về các thông số.
• Configurator
Một máy tính cá nhân chạy phần mềm MTL PCS45 với
Giao diện hàng loạt PCL45USB
