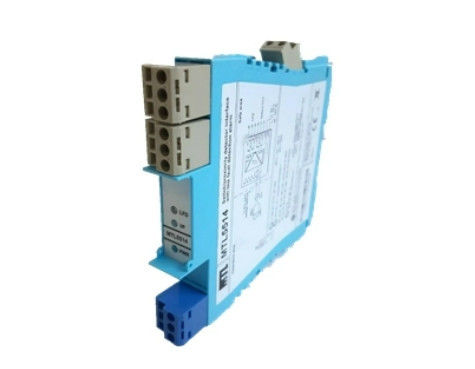

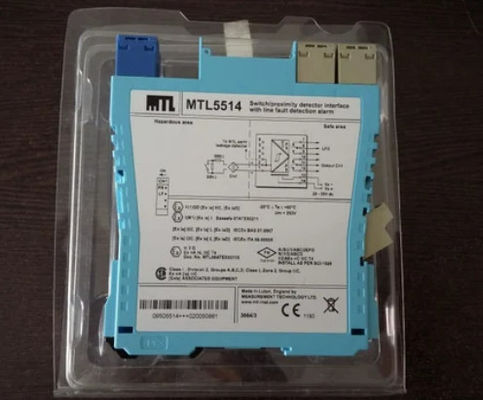

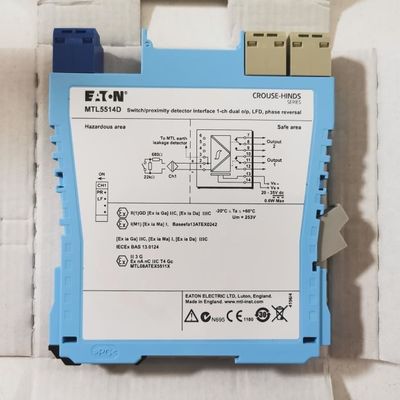

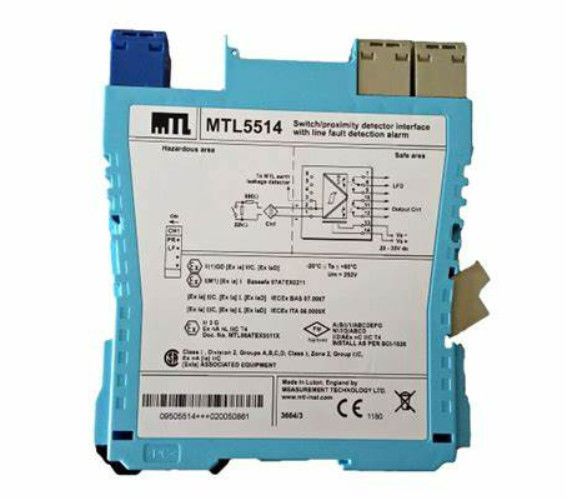

MTL5514 MTL Switch/Proximity Detector Interface Thời gian phản hồi tối đa 10ms

MTLx514 cho phép tải trọng khu vực an toàn được điều khiển, thông qua một relay, bằng một cảm biến gần hoặc công tắc nằm trong khu vực nguy hiểm.
được báo hiệu thông qua một rơle riêng biệt và được chỉ ra ở phía trên của mô-đun.

• Số kênh

  Một.

• Vị trí chuyển đổi

  Khu vực nguy hiểm 0, IIC, T6

  Div.1, Nhóm A, vị trí nguy hiểm

• Vị trí của máy dò độ gần

  Khu vực nguy hiểm 0, IIC, T4?? 6, nếu được chứng nhận thích hợp

  Div.1, Nhóm A, vị trí nguy hiểm

• Các đầu vào khu vực nguy hiểm

  Các đầu vào phù hợp với tiêu chuẩn BS EN6094756:2001 cho

  Máy phát hiện độ gần (NAMUR)

• Điện áp áp dụng cho cảm biến

  7 đến 9V dc từ 1kΩ ±10%

• Đặc điểm đầu vào/bản xuất

  Giai đoạn bình thường

  Các đầu ra bị đóng nếu đầu vào > 2.1mA (< 2kΩ trong mạch đầu vào)

  Các đầu ra mở nếu đầu vào < 1,2mA (> 10kΩ trong mạch đầu vào)

  Hysteresis: 200μA (650Ω) danh nghĩa

• Phát hiện lỗi đường dây (LFD) (khi được chọn)

  Người dùng có thể chọn thông qua các công tắc bên cạnh đơn vị.

  được chỉ ra bởi một đèn LED.

  Relê đầu ra bị tắt năng lượng nếu phát hiện lỗi đường đầu vào

  Cảnh báo mạch mở nếu trong < 50μA

  báo động mạch mở tắt nếu trong > 250μA

  Cảnh báo mạch ngắn hoạt động nếu Rin < 100Ω

  báo động mạch ngắn tắt nếu Rin > 360Ω

  Lưu ý: Các kháng cự phải được trang bị khi sử dụng thiết bị LFD với đầu vào tiếp xúc

  500Ω đến 1kΩ theo chuỗi với công tắc

  20kΩ đến 25kΩ song song với công tắc

• Khả năng đầu ra khu vực an toàn

  Kênh: Relê một cực với các liên lạc chuyển đổi

  LFD: Relê cực đơn với các liên lạc chuyển đổi

  Lưu ý: tải trọng phản ứng phải được ngăn chặn đầy đủ
