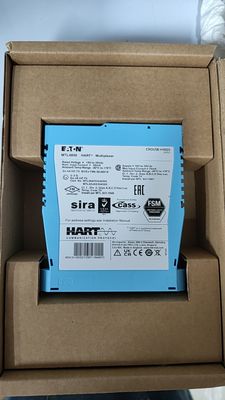

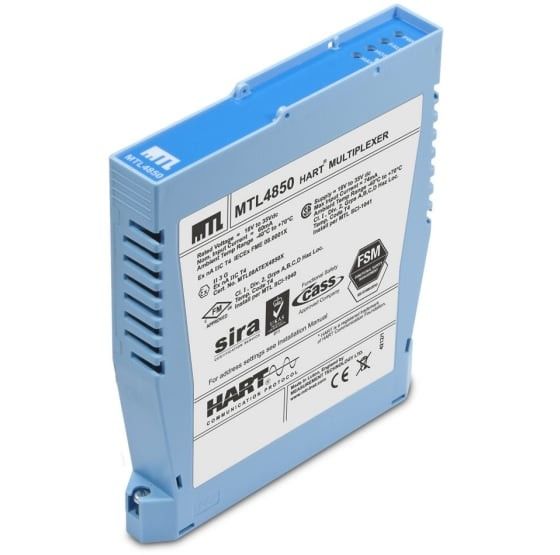

MTL4850 MTL Instruments HART® Multiplexer

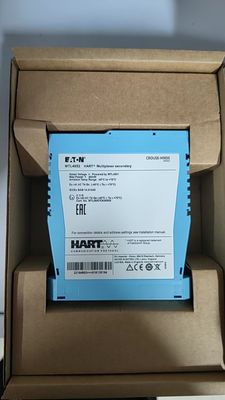

  Máy multiplexer HART MTL4850 cung cấp một giao diện đơn giản giữa các thiết bị thông minh trong lĩnh vực, hệ thống điều khiển / an toàn và phần mềm quản lý thiết bị HART® chạy trên máy tính.Hệ thống dựa trên 32 kênh mô-đun để cung cấp một, một hệ thống dễ cấu hình và mở rộng. Sử dụng một liên kết chuỗi RS485 tiêu chuẩn, lên đến 2016 thiết bị HART cá nhân có thể được kết nối với một mạng duy nhất.các mô-đun được gắn trực tiếp vào một loạt các đơn vị kết nối chung hoặc tùy chỉnhMTL4850 được chứng nhận để sử dụng với các hệ thống con liên quan đến an toàn theo IEC 61508, và là sự lựa chọn đầu tiên của máy đa phương HART cho các ứng dụng này.Nó có thể được kết nối với các vòng tín hiệu là một phần của các chức năng thiết bị an toàn lên đến SIL3Với tính mô-đun cố định của 32 kênh, tốc độ quét các thiết bị thực địa và khả năng đáp ứng các yêu cầu phần mềm PC được tối ưu hóa khi so sánh với cấu hình master / slave.MTL4854 được gắn trên cùng một phạm vi nền như MTL4850 nhưng bao gồm bốn modem HART cho phép thực hiện liên lạc đồng thời với các thiết bị trường kết nốiỨng dụng chính của điều này là cho phép giám sát các kênh khác để tiếp tục trong khi một kênh đang được sử dụng cho chẩn đoán định vị van.

Thông số kỹ thuật

Loại sản phẩm: HART® Multiplexer

Số kênh: 32

Loại máy phát kênh: HART rev 5 7

Giao diện kênh: 2 kết nối với mỗi vòng lặp trường kênh (64 tổng cộng)

Giao diện hệ thống máy chủ: RS485 2-wire multidrop (tối đa 63 mô-đun MTL4850 có thể được kết nối với một máy chủ)

Tỷ lệ baud RS485: 38400, 19200, 9600, 1200 baud - (được phát hiện tự động)

Chọn địa chỉ: giao diện 8 bit, tối đa 64 địa chỉ

Khử độc kênh qua kênh: 50V dc

Phân lập vòng tròn trường: 50V dc Mô-đun được kết nối với các vòng thông qua tụ trong mỗi chân kết nối (tức là 2 tụ mỗi kênh)

Điện áp cung cấp: 19V đến 35V dc

Tiêu thụ điện: 60mA ở 24V ±10%

Phân hao điện: < 1,6W ở 24V ± 10%

Bảo vệ PSU: Bảo vệ cực đảo ngược Fused (375mA)

Phạm vi nhiệt độ Hoạt động: 40 °C đến + 70 °C Không hoạt động: 40 °C đến + 85 °C

Độ ẩm tương đối: 5% đến 95% - không ngưng tụ

Kích thước (LxWxH): 1,8cm x 12,4cm x 10,62cm

Trọng lượng: 0,125 kg
