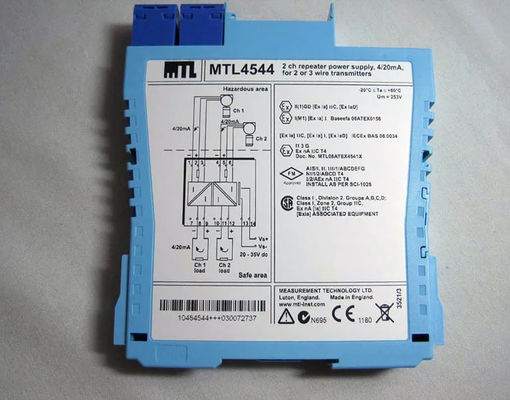

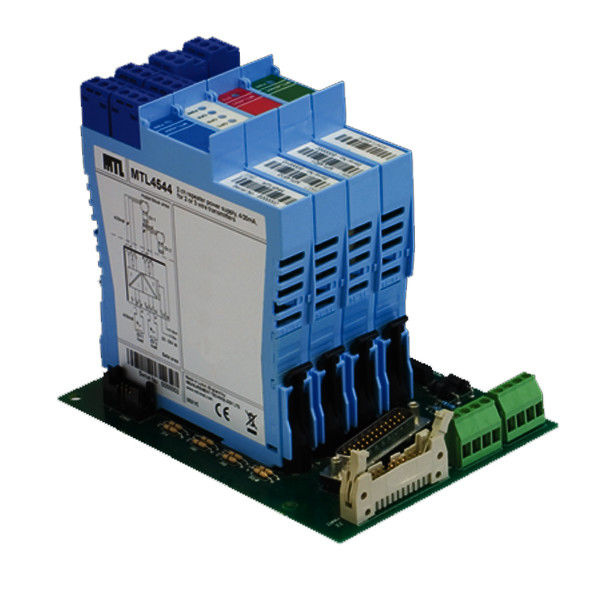

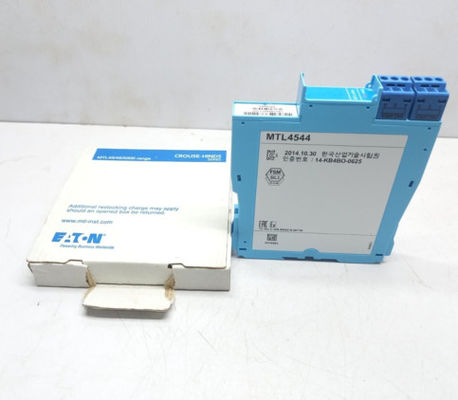

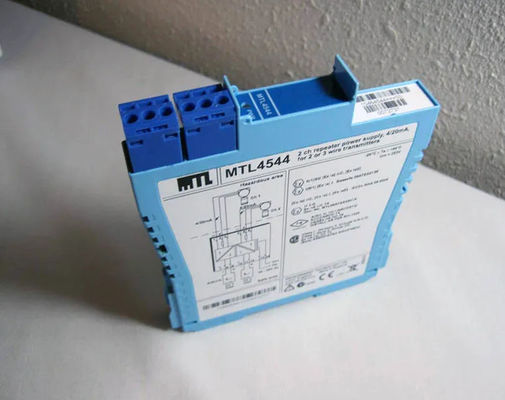

MTL4544 MTL Cung cấp điện cho máy lặp công cụ

  MTLx544 cung cấp các nguồn điện DC đầy đủ để cung cấp năng lượng cho hai máy phát điện 4/20mA hoặc HART 2 hoặc 3 dây thông thường nằm trong khu vực nguy hiểm,và lặp lại hiện tại trong các mạch khác để lái xe hai vùng an toàn tảiĐối với máy phát thông minh, đơn vị cho phép truyền hai chiều của tín hiệu truyền thông kỹ thuật số chồng lên dòng mạch 4 / 20mA.MTLx544S đóng vai trò là một dòng điện cho một kết nối khu vực an toàn thay vì làm khô dòng điện vào tảiCác nguồn điện được cung cấp riêng biệt, chẳng hạn như máy phát 4 dây có thể được kết nối nhưng sẽ không hỗ trợ giao tiếp HART.

Thông số kỹ thuật

• Loại sản phẩm: Cung cấp điện cho bộ lặp

• Số kênh: 2

• Vị trí của máy phát

  Khu vực nguy hiểm 0, IIC, T4?? 6 nếu được chứng nhận thích hợp

• Địa điểm nguy hiểm nhóm A

• Khả năng đầu ra khu vực an toàn

  • Phạm vi tín hiệu: 4 đến 20mA

  • Dưới/trên phạm vi: 0 đến 24mA

  • Kháng tải khu vực an toàn (MTLx 544)



    @ 24mA: 0 đến 360?



    @ 20mA: 0 đến 450?



  • Trọng lượng khu vực an toàn (MTLx544S)



    Bồn rửa hiện tại: tối đa 600.



    Nguồn điện áp tối đa: 24V dc



  • Phản kháng đầu ra mạch khu vực an toàn: > 1M?

• Động mạch sóng vùng an toàn: < 50μA từ đỉnh đến đỉnh

• Nhập vùng nguy hiểm

  Phạm vi tín hiệu: 0 đến 24mA (bao gồm cả phạm vi vượt xa)

• Điện áp của máy phát: 16,5V ở 20mA

• Độ chính xác chuyển giao ở 20 °C: Tốt hơn 15μA

• Động nhiệt độ: < 0,8μA/°C

• Thời gian phản ứng: Giảm đến 10% của giá trị cuối cùng trong vòng 50μs

• Truyền thông được hỗ trợ: HART (chỉ có đầu cuối 1 & 2 và 4 & 5)

• Chỉ báo LED: Xanh: chỉ báo công suất

• Tiêu thụ dòng điện tối đa (với tín hiệu 20mA): 96mA ở 24V dc

• Phân hao năng lượng trong đơn vị (với tín hiệu 20mA)

  MTLx544 1.4W @ 24V dc

• MTLx544S 1.9W @ 24V dc

• Mô tả an toàn (mỗi kênh)

  Các đầu cuối 2 đến 1 và 3, và 5 đến 4 và 6: Uo = 28V Io = 93mA Po = 651mW Um = 253V rms hoặc dc

• Các thiết bị đầu cuối từ 1 đến 3 và 4 đến 6: Thiết bị đơn giản =1,5V, =0,1A và =25mW; có thể được kết nối mà không cần chứng nhận thêm vào bất kỳ vòng lặp IS nào với điện áp mạch mở <28V

• Kích thước (W x H): 1,58 cm x 10,98 cm x 12,36 cm

• Trọng lượng: khoảng 0,11 kg
