| Tên thương hiệu: | MTL |
| Số mẫu: | HTP-SC32 |
| MOQ: | 1 |
| Giá cả: | Negotiate |
| Thời gian giao hàng: | Sở hữu |
| Điều khoản thanh toán: | T/T |

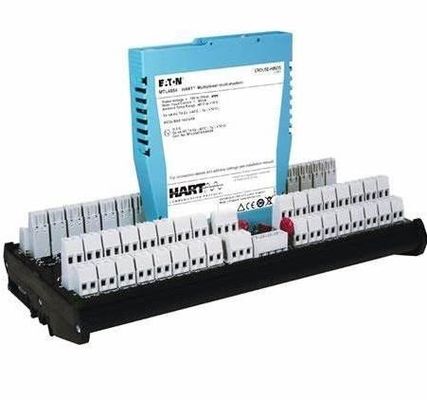

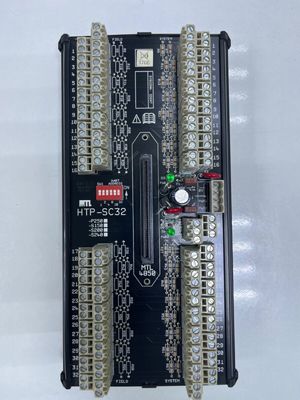

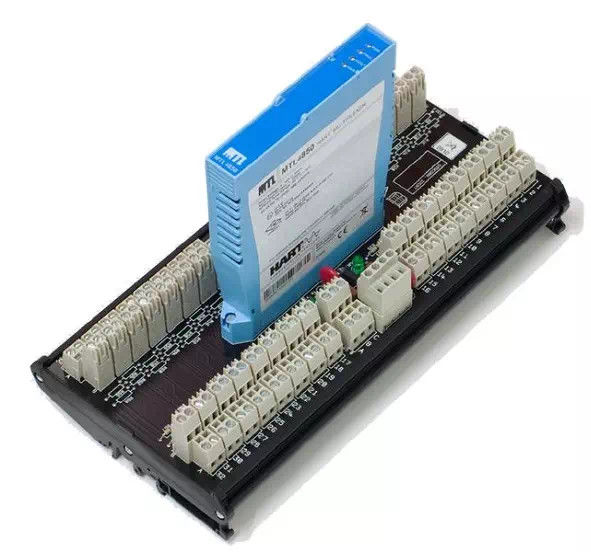

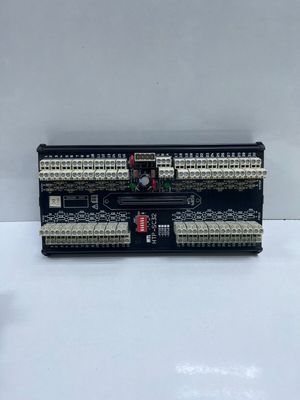

HTP-SC32 MTL Instruments MTL HART Connection Unit
One of the simplest and most cost effective methods of integrating HART connections into a traditional point to point Process I/O solution is to install a customised HART connection board in place of the normal DCS Field Termination Panel. MTL sản xuất một loạt các máy quay và đơn vị kết nối HART tùy chỉnh để thay thế các bảng kết thúc DCS tiêu chuẩn và cung cấp nhận trực tiếp tín hiệu HART.Các đơn vị kết nối MTL HART có tất cả các tính năng của bảng kết thúc DCS tiêu chuẩn với việc bổ sung đầu nối đa chiều HART kết nối bảng với HART backplaneCác tính năng bổ sung có thể được thêm theo yêu cầu.
Thông số kỹ thuật
Loại sản phẩm: HART Connection Unit
Kết nối tích hợp
Là một giải pháp đơn giản để xử lý các tín hiệu bảo trì HART đi đến và từ các thiết bị thực địa, HTP-SC32 thường là phương pháp chính được lựa chọn.Nó được thiết kế cho tín hiệu đầu vào tương tự nhưng cũng có thể được sử dụng cho đầu ra tương tự nếu hệ thống máy chủ tương thích với truyền thông HART.
Có khả năng xử lý tối đa 32 kênh thông qua trường và đầu cuối hệ thống kẹp vít của nó, nó là một cách thuận tiện để tích hợp các cơ sở bảo trì HART.HTP-SC32 cung cấp một giải pháp độc lập bởi vì bộ đa phương MTL4850/54 HART đã được tích hợp và chỉ yêu cầu nguồn điện DC và một liên kết RS485 đơn giản với máy tính quản lý máy chủ để bắt đầu.
Hai đầu cuối được cung cấp cho mỗi kênh cho phép kết nối với máy phát 2 dây, vòng mạch dòng 4/20mA hoặc đầu vào điện áp.Mỗi kênh được cô lập để nó có thể được kết nối với bất kỳ điểm phù hợp trong vòng lặp tương tự, và các loại đầu vào và đầu ra có thể được trộn lẫn.
Các tín hiệu HART phải được kết thúc trong một trở ngại > 240,do đó, quy định được thực hiện trên bảng mạch để lắp đặt các điện trở song song - thường là 250 - hoặc một điện trở hàng loạt nếu trở kháng đầu vào tại điểm kết nối là < 240 .
không có điện trở song song, liên kết 0 ohm được lắp đặt hàng loạt (được sử dụng cho các đầu vào dòng với 250 trở kháng đầu vào hoặc đầu ra tương thích HART)
Mô hình liên quan:
| HCU16 | MTL5521 |
| HCU3700 | MTL5522 |
| HM64RIB20-1.0 | MTL5531 |
| HM64RIB20-1.5 | MTL5532 |
| HMM64 | MTL5541 |
| HMRIB16-1.0 | MTL5541S |
| HMS64 | MTL5544 |
| HTP-SC32 | MTL5544D |
| MTL4044D | MTL5546 |
| MTL4511 | MTL5546Y |
| MTL4516 | MTL5561 |
| MTL4516C | MTL5573 |
| MTL4521 | MTL5575 |
| MTL4541 | MTL5582B |
| MTL4541 | MTL7728+ |
| MTL4544 | MTL7756AC |
| MTL4544D | MTL7760AC |
| MTL4546Y | MTL7761PAC |
| MTL4549Y | MTL7765AC |
| MTL4573 | MTL7787+ |
| MTL4575 | MTL7787P+ |
| MTL4646 | MTLCPS16 |
| MTL4850 | NJ5-18GK-N |
| MTL4851 | SD150X |
| MTL4852 | SD32 |
| MTL5018 | SD32X |
| MTL5032 | SDRTD |
| MTL5042 | SLP32D |
| MTL5044 | TP48-3-I-NDI |
| MTL5049 | TP48-3-N-NDI |
| MTL5511 | TP48-4-I-NDI |
| MTL5514D | TP48-4-N-NDI |
| MTL5516 | TP48-N-NDI |
| MTL5516C | ZB24571 |
|
|
| Tên thương hiệu: | MTL |
| Số mẫu: | HTP-SC32 |
| MOQ: | 1 |
| Giá cả: | Negotiate |
| Chi tiết bao bì: | hộp |
| Điều khoản thanh toán: | T/T |
HTP-SC32 MTL Instruments MTL HART Connection Unit
One of the simplest and most cost effective methods of integrating HART connections into a traditional point to point Process I/O solution is to install a customised HART connection board in place of the normal DCS Field Termination Panel. MTL sản xuất một loạt các máy quay và đơn vị kết nối HART tùy chỉnh để thay thế các bảng kết thúc DCS tiêu chuẩn và cung cấp nhận trực tiếp tín hiệu HART.Các đơn vị kết nối MTL HART có tất cả các tính năng của bảng kết thúc DCS tiêu chuẩn với việc bổ sung đầu nối đa chiều HART kết nối bảng với HART backplaneCác tính năng bổ sung có thể được thêm theo yêu cầu.
Thông số kỹ thuật
Loại sản phẩm: HART Connection Unit
Kết nối tích hợp
Là một giải pháp đơn giản để xử lý các tín hiệu bảo trì HART đi đến và từ các thiết bị thực địa, HTP-SC32 thường là phương pháp chính được lựa chọn.Nó được thiết kế cho tín hiệu đầu vào tương tự nhưng cũng có thể được sử dụng cho đầu ra tương tự nếu hệ thống máy chủ tương thích với truyền thông HART.
Có khả năng xử lý tối đa 32 kênh thông qua trường và đầu cuối hệ thống kẹp vít của nó, nó là một cách thuận tiện để tích hợp các cơ sở bảo trì HART.HTP-SC32 cung cấp một giải pháp độc lập bởi vì bộ đa phương MTL4850/54 HART đã được tích hợp và chỉ yêu cầu nguồn điện DC và một liên kết RS485 đơn giản với máy tính quản lý máy chủ để bắt đầu.
Hai đầu cuối được cung cấp cho mỗi kênh cho phép kết nối với máy phát 2 dây, vòng mạch dòng 4/20mA hoặc đầu vào điện áp.Mỗi kênh được cô lập để nó có thể được kết nối với bất kỳ điểm phù hợp trong vòng lặp tương tự, và các loại đầu vào và đầu ra có thể được trộn lẫn.
Các tín hiệu HART phải được kết thúc trong một trở ngại > 240,do đó, quy định được thực hiện trên bảng mạch để lắp đặt các điện trở song song - thường là 250 - hoặc một điện trở hàng loạt nếu trở kháng đầu vào tại điểm kết nối là < 240 .
không có điện trở song song, liên kết 0 ohm được lắp đặt hàng loạt (được sử dụng cho các đầu vào dòng với 250 trở kháng đầu vào hoặc đầu ra tương thích HART)
