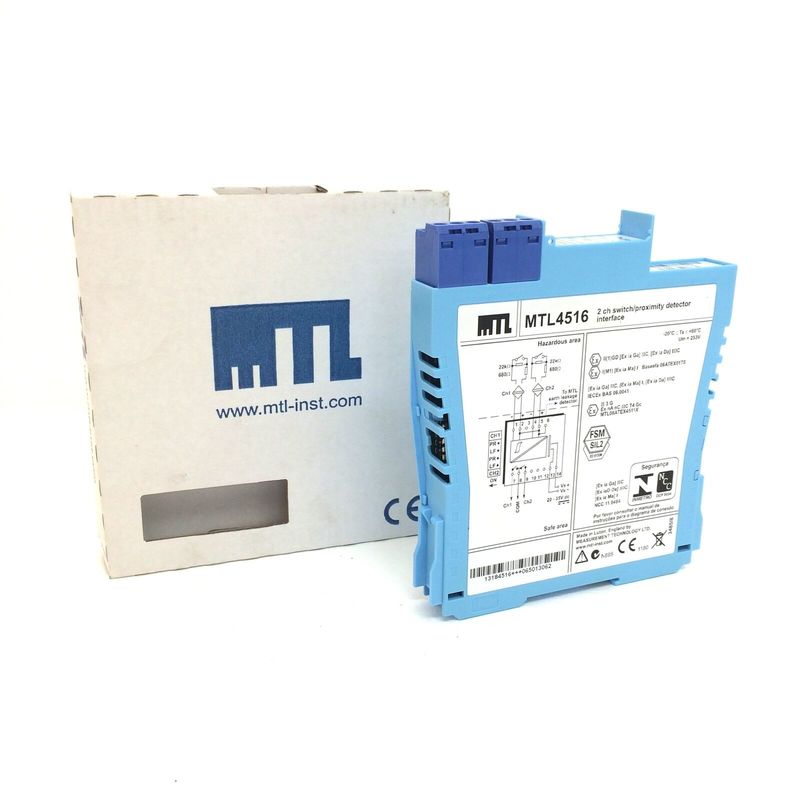

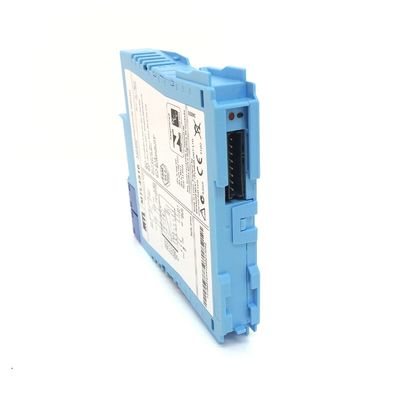

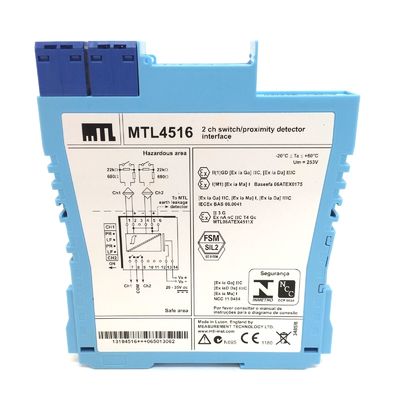

MTL4516 MTL Instruments Switch Proximity Detector Interface

MTLx516/C cho phép điều khiển hai tải vùng an toàn bằng một công tắc hoặc cảm biến gần nằm trong một khu vực nguy hiểm. Các điều kiện mạch mở hoặc mạch ngắn trong hệ thống dây điện trường được phát hiện bởi Ứng dụng phát hiện lỗi đường dây (LFD) và cũng được chỉ ra ở trên cùng của Phản hồi pha cho mỗi kênh được chọn bằng một công tắc mặt của mô-đun và đầu ra được cung cấp bởi chuyển tiếp chuyển đổi liên lạc
Thông số kỹ thuật
Loại sản phẩm: Switch / Proximity Detector Interface

Số kênh: 2

Vị trí của các công tắc

Khu vực nguy hiểm 0, IIC, T6

Địa điểm nguy hiểm nhóm A

Vị trí của máy dò độ gần

0Khu vực nguy hiểm, IIC, T4 ̇6 nếu được chứng nhận thích hợp

Địa điểm nguy hiểm nhóm A

Các đầu vào khu vực nguy hiểm

Các đầu vào phù hợp với tiêu chuẩn BS EN6094756:2001 cho các máy dò độ gần (NAMUR)

Điện áp áp dụng cho cảm biến: 7 đến 9V dc từ 1k ± 10%

Đặc điểm đầu vào/bản xuất

Giai đoạn bình thường

Các đầu ra bị đóng nếu đầu vào > 2.1mA (< 2k? trong mạch đầu vào)

Các đầu ra mở nếu đầu vào < 1,2mA (> 10k? trong mạch đầu vào)

Hysteresis: 200μA (650?) nomina

Phát hiện lỗi đường dây (LFD) (khi được chọn)

Người dùng có thể chọn thông qua các công tắc ở bên cạnh của đơn vị. Các lỗi đường được chỉ ra bởi một đèn LED cho mỗi kênh. Relê đầu ra kênh bị tắt năng lượng nếu phát hiện lỗi đường đầu vào.

Cảnh báo mạch mở nếu trong < 50μA

báo động mạch mở tắt nếu trong > 250μA

Cảnh báo mạch ngắn nếu Rin < 100?

báo động mạch ngắn tắt nếu Rin > 360?

Khả năng đầu ra khu vực an toàn: Hai dây chuyền một cực với các liên lạc chuyển đổi

Tiêu thụ điện tối đa: 35mA ở 24V

Phân hao năng lượng trong đơn vị: 0,84W ở 24V

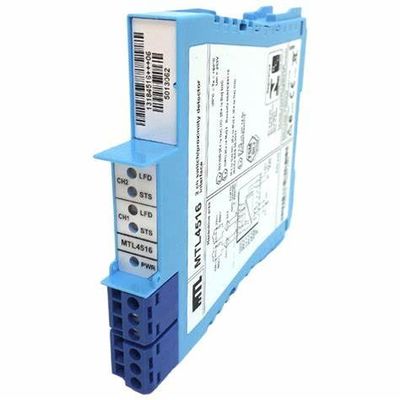

Chỉ số LED

Màu xanh lá cây: chỉ số công suất

Màu vàng: hai: trạng thái kênh, khi đầu ra năng lượng

Màu đỏ: hai: chỉ báo LFD, khi phát hiện lỗi đường dây

Mô tả an toàn (mỗi kênh): Uo=10,5V Io=14mA Po=37mW Um = 253V rms hoặc dc

Kích thước (D x W x H): 1,58 cm x 10,98 cm x 12,36 cm

Trọng lượng: khoảng 0,11 kg
