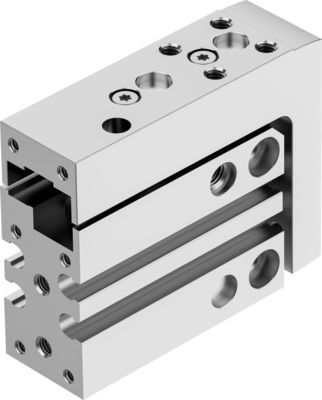

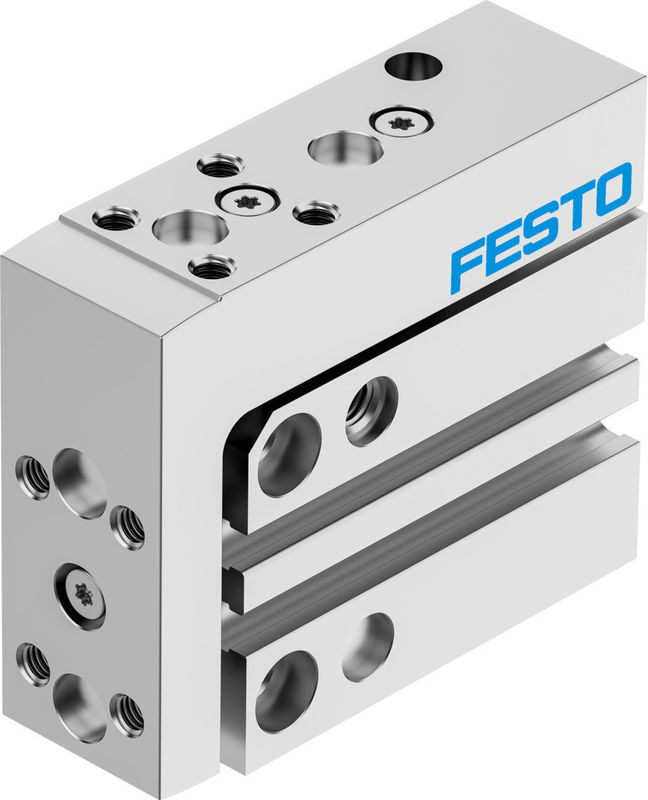

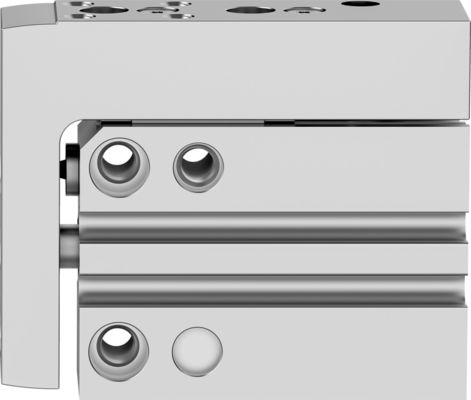

Festo Mini slide DGSS-6-10-E1A Hướng dẫn vòng bi hình quả bóng

• Đột quỵ

  10 mm

• Kích thước

  6

• Độ kính của piston

  6 mm

• Chất đệm

  Chất đệm elastomer, ở cả hai đầu, không có thể điều chỉnh

• Vị trí gắn

  Bất kỳ

• Hướng dẫn

  Hướng dẫn vòng bi quả bóng

• Thiết kế cấu trúc

  Ách

• Cột pít-tông

  Slide

• Khám vị trí

  Đối với cảm biến gần

• Biểu tượng

  00991737

• Áp suất hoạt động

  0.15 MPa... 0.8 MPa

• Áp suất hoạt động

  1.5 bar... 8 bar

• Áp suất hoạt động

  21.75 psi... 116 psi

• Tốc độ tối đa

  0.5 m/s

• Độ chính xác lặp lại

  <= 0,3 mm

• Phương thức hoạt động

  Chức năng hoạt động đôi

• Phương tiện hoạt động

  Không khí nén theo ISO 8573-1:2010 [7:4[4]

• Thông tin về phương tiện vận hành và phương tiện thí điểm

  Hoạt động bằng dầu bôi trơn có thể (cần để sử dụng tiếp theo)

• Lớp chống ăn mòn (CRC)

  1 - Năng lực ăn mòn thấp

• Phù hợp LABS (PWIS)

  VDMA24364-C1-L

• Sự phù hợp để sản xuất pin Li-ion

  Các kim loại có khối lượng đồng, kẽm hoặc niken hơn 1% bị loại trừ khỏi sử dụng. Các ngoại lệ là niken trong thép, bề mặt bọc niken hóa học, bảng mạch, cáp,Máy kết nối và cuộn dây cắm điện

• Lớp phòng sạch

  Lớp 6 theo ISO 14644-1

• Nhiệt độ môi trường

  -10 °C... 60 °C

• Năng lượng va chạm ở các vị trí cuối

  0.01 J

• Chiều dài đệm

  0.9 mm

• Max. lực Fy

  296 N

• Max. lực Fz

  296 N

• Max. mô-men xoắn Mx

  0.8 Nm

• Max. mô-men xoắn

  0.7 Nm

• Max. mô-men xoắn Mz

  0.7 Nm

• Lực lý thuyết ở 6 bar, rút lại

  13 N

• Lực lý thuyết ở 6 bar, tiến lên

  17 N

• Khối lượng di chuyển

  28 g

• Trọng lượng sản phẩm

  68 g

• Loại gắn

  Với lỗ xuyên

  Với sợi nội

• Kết nối khí nén

  M3

• Lưu ý về vật liệu

  Phù hợp với RoHS

• Vật liệu bọc

  Hợp kim nhôm đúc

• Vật liệu niêm phong

  NBR

• PU

  Tài liệu hướng dẫn

• NBR

  PA

• Thép hợp kim cao

  Vật liệu nhà ở

  Hợp kim nhôm đúc

• Vật liệu thanh piston

  Thép không gỉ hợp kim cao
