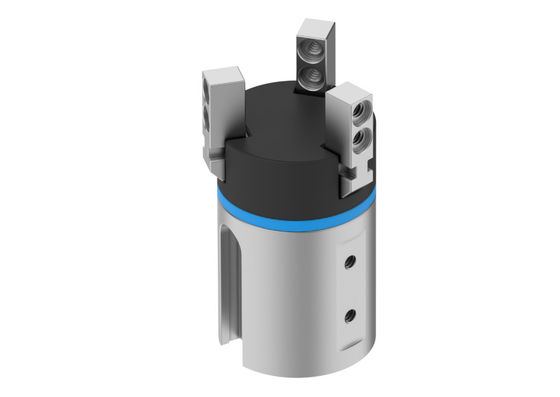

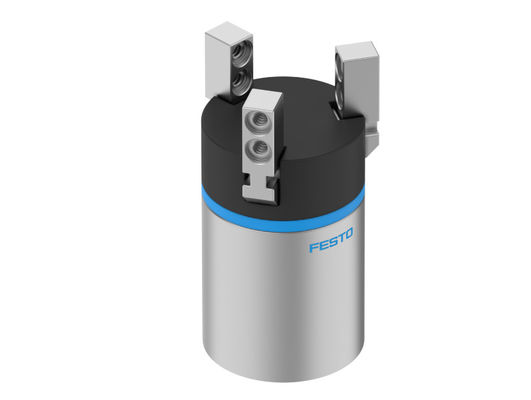

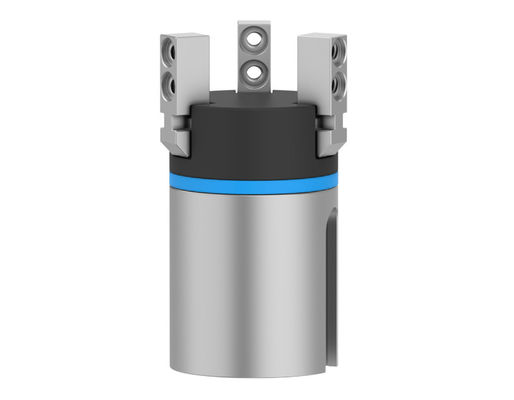

Festo Máy cầm ba điểm DHDS-16-A-NC

Festo 3 điểm cầm DHDS-16-A-NC lực đòn bẩy điều khiển theo dõi chuyển động

• Kích thước

  16

• Động lực mỗi hàm kẹp

  2.5 mm

• Max. chính xác thay thế

  ≤0,2 mm

• Tối đa. góc nắm đeo hàm trục trục trục, ay

  ≤0,5 độ

• Tối đa. phản ứng ngược hàm kẹp Sz

  ≤ 0,02 mm

• Phân xứng xoay

  ≤0,2 mm

• Độ chính xác lặp lại, kẹp

  ≤ 0,04 mm

• Số lượng hàm cầm

  3

• Vị trí gắn

  tùy chọn

• Phương thức hoạt động

  Chức năng hoạt động đôi

• Chức năng cầm

  3 điểm

• Lực hỗ trợ cắm

  Trong khi đóng cửa

  Thiết kế

• Đòn bẩy

  Dòng chuyển động do phi công lực điều khiển

• Khám phá vị trí

  Bộ cảm biến Hall

• Biểu tượng

  00995947

• Áp suất hoạt động

  4 bar... 8 bar

• Tần số hoạt động tối đa của kẹp

  ≤4 Hz

• Thời gian mở tối thiểu ở 0,6 MPa (6 bar, 87 psi)

  31 ms

• Thời gian đóng cửa tối thiểu ở 0,6 MPa (6 bar, 87 psi)

  34 ms

• Phương tiện hoạt động

  Không khí nén theo ISO 8573-1:2010 [7:4[4]

• Ghi chú về phương tiện vận hành và thử nghiệm

  Hoạt động bôi trơn có thể (trong trường hợp này, hoạt động bôi trơn sẽ luôn được yêu cầu)

• Lớp chống ăn mòn CRC

  1 - Năng lực ăn mòn thấp

• Phù hợp LABS (PWIS)

  VDMA24364-B2-L

• Sự phù hợp để sản xuất pin Li-ion

  Các kim loại có khối lượng đồng hơn 5% bị loại trừ khỏi việc sử dụng. Ngoại trừ là bảng mạch in, cáp, đầu nối cắm điện và cuộn dây

• Nhiệt độ môi trường

  5 °C... 60 °C

• Khoảnh khắc quán tính khối lượng

  0.139 kgcm2

• Max. lực trên hàm cầm Fz tĩnh

  50 N

• Max. mô-men xoắn tại kẹp Mx tĩnh

  2 Nm

• Max. mô-men xoắn tại kẹp tay của tôi tĩnh

  2 Nm

• Max. mô-men xoắn tại kẹp Mz tĩnh

  2 Nm

• Khoảng thời gian bôi trơn cho các thành phần dẫn đường

  10 MioCyc

• Nhập lượng tối đa trên một ngón tay cầm bên ngoài

  50 g

• Trọng lượng sản phẩm

  99 g

• Loại gắn

  Thông qua sợi nữ và chân đinh

• Kết nối khí nén

  M3

• Lưu ý về vật liệu

  Phù hợp với RoHS

• Vật liệu nắp

  PA

• Nhà vật liệu

  Hợp kim nhôm rèn anod hóa cứng

• Vật liệu hàm kẹp

  Thép không gỉ hợp kim cao
