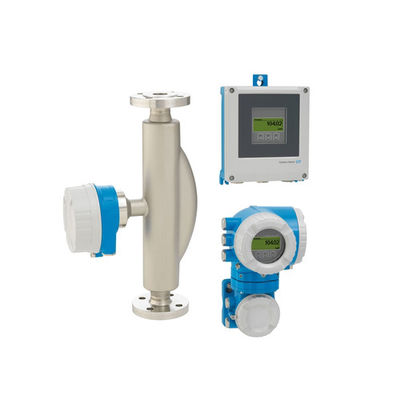

Endress Hauser 8F5B25-BBETAAAAFBAB1ASAABSAA1Proline Promass F 500Coriolis flowmeter

8F5B25-BBETAAAAFBAB1ASAABSAA1 Proline Promass F 500Coriolis flowmeter Endress Hauser

Promass F có danh tiếng lâu đời là một cảm biến rất chính xác. miễn dịch với môi trường biến động và khắc nghiệt, nó phù hợp với nhiều ứng dụng rộng nhất.Với bộ phát từ xa tiên tiến của nó Promass F 500 tối đa hóa tính linh hoạt cài đặt và an toàn hoạt động trong môi trường đòi hỏiCông nghệ nhịp tim cho phép độ tin cậy đo lường và kéo dài chu kỳ hiệu chuẩn lại.

Khả năng đo

Thiết lập để tải các bản vẽ CAD của sản phẩm này

Thiết lập
Nguyên tắc đo
Coriolis

Tiêu đề sản phẩm
Bộ đo lưu lượng với độ chính xác và độ bền cao nhất, như phiên bản từ xa với tối đa 4 I / O.
Hiệu suất đo lường cao nhất cho chất lỏng và khí trong các điều kiện quy trình khác nhau và đòi hỏi.

Tính năng cảm biến
An toàn quá trình cao nhất miễn dịch với môi trường biến động và khắc nghiệt.Cài đặt tiết kiệm không gian ️ không cần chạy vào / ra.
Dòng chảy khối lượng: sai số đo ± 0,05 % (PremiumCal). Nhiệt độ trung bình: 196 đến 350 °C (~ 320 đến 662 °F).

Tính năng của máy phát
Truy cập đầy đủ vào thông tin quá trình và chẩn đoán nhiều, I / O và bus trường có thể kết hợp tự do. giảm sự phức tạp và đa dạng chức năng I / O có thể cấu hình tự do.Kiểm tra tích hợp ¢ Công nghệ nhịp tim.
Phiên bản từ xa với tối đa 4 I / O. Hiển thị chiếu sáng ngược với điều khiển cảm ứng và truy cập WLAN. Cáp tiêu chuẩn giữa cảm biến và máy phát.

Phạm vi đường kính danh nghĩa
DN 8 đến 250 (3⁄8 đến 10")

Vật liệu ướt
Bụi đo: 1.4539 (904L); 1.4404 (316/316L); Hợp kim C22, 2.4602 (UNS N06022)
Kết nối: 1.4404 (316/316L); Hợp kim C22, 2.4602 (UNS N06022); 1.4301 (F304)

Các biến đo
Dòng chảy khối lượng, mật độ, nhiệt độ, lưu lượng khối lượng, lưu lượng khối lượng được điều chỉnh, mật độ tham chiếu, nồng độ

Sai số đo tối đa
Dòng chảy khối lượng (nước): ± 0,10 % (tiêu chuẩn), 0,05 % (tùy chọn)
Dòng chảy khối lượng (nước): ±0,10 %
Dòng chảy khối lượng (gas): ±0,25 %
Mật độ (nước): ±0.0005 g/cm3

Phạm vi đo
0 đến 2 200 000 kg/h (0 đến 80 840 lb/min)

Áp suất quá trình tối đa
PN 100, lớp 600, 63K

Phạm vi nhiệt độ trung bình
Tiêu chuẩn: 50 đến 150 °C (58...+302 °F)
Tùy chọn: 50 đến + 240 °C (58...+464 °F)
Tùy chọn nhiệt độ cao: 50 đến 350 °C (58...+662 °F)
Tùy chọn: 196 đến + 150 °C (320 đến + 302 °F)

Phạm vi nhiệt độ môi trường
Tiêu chuẩn: từ 40 đến +60 °C (từ 40 đến +140 °F)
Tùy chọn: 60 đến +60 °C (76 đến +140 °F)

Vật liệu chứa cảm biến
Tiêu chuẩn: 1.4301 (304), chống ăn mòn
Tùy chọn: 1.4404 (316L)
Bộ chứa kết nối cảm biến (tiêu chuẩn): AlSi10Mg, phủ
Bộ chứa kết nối cảm biến (tùy chọn): 1.4301 (304); 1.4404 (316L); 1.4409 (CF3M) tương tự như 316L

Vật liệu lồng máy phát
AlSi10Mg, phủ; 1.4409 (CF3M) tương tự như 316L; Polycarbonate

Mức độ bảo vệ
Phiên bản cảm biến từ xa (tiêu chuẩn): IP66/67, loại 4X
Phiên bản cảm biến từ xa (tùy chọn): IP69.
Phiên bản từ xa của máy phát: IP66/67, loại 4X

Hiển thị/Hoạt động
Màn hình chiếu sáng phía sau 4 dòng với điều khiển cảm ứng (chức năng điều khiển từ bên ngoài)
Thiết lập thông qua màn hình cục bộ và các công cụ điều hành có thể

Sản xuất
4 đầu ra:
4-20 mA HART (hoạt động / thụ động)
4-20 mA WirelessHART
4-20 mA (hoạt động / thụ động)
Điểm phát ra xung / tần số / công tắc (hoạt động / thụ động)
Khả năng phát xung hai lần (hoạt động / thụ động)
Khả năng phát ra relé

Các đầu vào
Nhập trạng thái
Nhập 4-20 mA

Truyền thông số
HART, PROFIBUS DP, PROFIBUS PA, FOUNDATION Fieldbus, Modbus RS485, PROFINET, PROFINET qua Ethernet-APL, Ethernet/IP, OPC-UA

Nguồn cung cấp điện
DC 24 V
AC 100 đến 230 V
AC 100 đến 230 V / DC 24 V (khu vực không nguy hiểm)

Chứng nhận khu vực nguy hiểm
ATEX, IECEx, cCSAus, NEPSI, INMETRO, EAC, KC

An toàn sản phẩm
Nhãn CE, C-tick, EAC

An toàn chức năng
An toàn chức năng theo IEC 61508, áp dụng trong các ứng dụng liên quan đến an toàn theo IEC 61511

Chứng nhận và giấy chứng nhận đo lường
Chuẩn đoán được thực hiện trên các cơ sở chuẩn hóa được công nhận (theo ISO/IEC 17025)
Công nghệ nhịp tim tuân thủ các yêu cầu về khả năng truy xuất dữ liệu đo lường theo tiêu chuẩn ISO 9001:20151.5.2a (bằng chứng nhận TÜV SÜD)
MI-005 (Các chất lỏng khác ngoài nước, hydrocarbon, LPG, chất lỏng lạnh)
NTEP (Các chất lỏng khác ngoài nước, LPG, chất lỏng lạnh)
MC (Các chất lỏng khác ngoài nước, khí, chất lỏng lạnh)
MI-002, PTB

Chứng nhận và giấy chứng nhận hàng hải
Chứng nhận LR, Chứng nhận DNV, Chứng nhận ABS, Chứng nhận BV, Chứng nhận CCS

Chứng chỉ và giấy chứng nhận áp suất
PED, CRN, AD 2000

Giấy chứng nhận vật liệu
3.1 vật liệu
NACE MR0175/MR0103, PMI; thử nghiệm hàn theo EN ISO, ASME, NORSOK

Chứng nhận và giấy chứng nhận vệ sinh
3-A, EHEDG, cGMP
