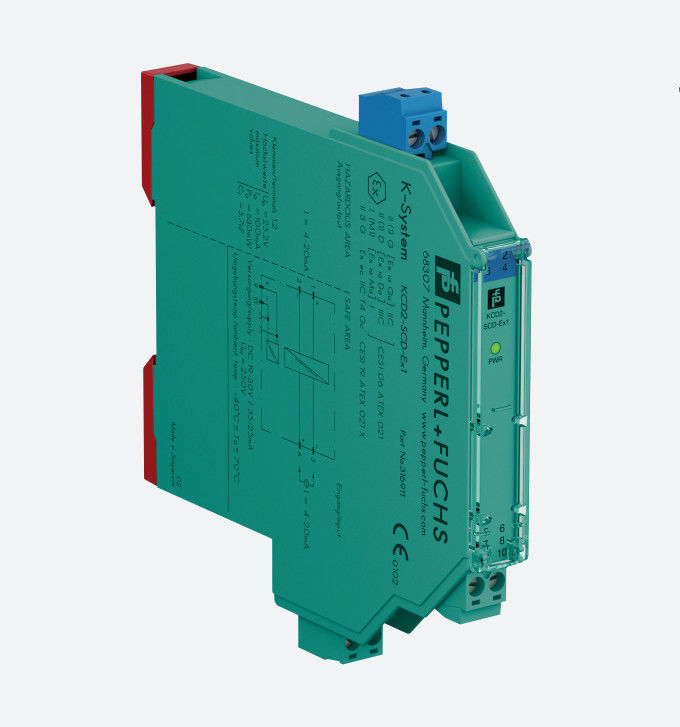

Thông số kỹ thuật chung
Loại tín hiệu Điện thoại tương tự
Các thông số liên quan đến an toàn chức năng
Mức độ toàn vẹn an toàn (SIL) SIL 2
Khả năng hệ thống (SC) SC 3
Cung cấp
Đường sắt điện kết nối hoặc đầu cuối 9+, 10-
Điện áp số 19... 30 V DC
Ripple ≤ 10 %
Điện số ≤ 30 mA ở 24 V
Phân hao năng lượng ≤ 600 mW ở 20 mA và tải 500 Ω
Tiêu thụ năng lượng ≤ 700 mW
Nhập
Bên điều khiển bên kết nối
Các đầu cuối kết nối 5-, 6+
Tín hiệu đầu vào 4... 20 mA, giới hạn khoảng 26 mA
Điện áp đầu vào Điện áp vòng tròn mở của hệ thống điều khiển < 30 V
Giảm điện áp khoảng 6 V ở 20 mA
Chống đầu vào > 100 kΩ, với hệ thống dây điện mở
Sản lượng
Bên kết nối bên trường
Các đầu cuối kết nối 1+, 2-
Điện áp ≥ 13 V ở 20 mA
Dòng điện 4... 20 mA
Trọng lượng 0... 650 Ω
Ripple 20 mV rms
Đặc điểm chuyển giao
Phân lệch ở 20 °C (68 °F), 4... 20 mA
< 0,1% của toàn bộ quy mô, bao gồm không tuyến tính và hysteresis
Ảnh hưởng của nhiệt độ môi trường xung quanh < 2 μA/K (-20... 70 °C (-4... 158 °F)); < 4 μA/K (-40... -20 °C (-40... -4 °F))
Phân vùng tần số từ bên trường vào bên điều khiển: băng thông với tín hiệu 0,5 Vpp 0... 3 kHz (-3 dB)
Bên điều khiển vào bên trường: băng thông với tín hiệu 0,5 Vpp 0... 3 kHz (-3 dB)
Thời gian tăng từ 10 đến 90 % ≤ 10 ms
Phân cách galvanic
Độ cách nhiệt cơ bản đầu vào/bước ra theo IEC/EN 61010-1, điện áp cách nhiệt danh 300 Veff
Phân cách cơ bản đầu vào / nguồn điện theo IEC/EN 61010-1, điện áp cách nhiệt 300 Veff
Kháng cố gia cố đầu ra / nguồn điện theo IEC/EN 61010-1, điện áp cách nhiệt danh 300 Veff
Chỉ số/cài đặt
Các yếu tố hiển thị LED
Không gian dán nhãn để dán nhãn ở phía trước
Phù hợp chỉ thị
Khả năng tương thích điện từ
Chỉ thị 2014/30/EU EN 61326-1:2013 (địa điểm công nghiệp)
Phù hợp
Khả năng tương thích điện từ NE 21:2017
EN 61326-3-2:2018
Mức độ bảo vệ IEC 60529
Bảo vệ chống sốc điện UL 61010-1:2019
Điều kiện môi trường
Nhiệt độ môi trường -40... 70 °C (-40... 158 °F)
Thông số kỹ thuật cơ khí
Mức độ bảo vệ IP20
Các đầu cuối vít kết nối
Khối lượng khoảng 100 g
Kích thước 12,5 x 124 x 114 mm (0,5 x 4,9 x 4,5 inch) (W x H x D), loại nhà A2
Chiều cao 124 mm
Độ rộng 12,5 mm
Độ sâu 114 mm
Lắp đặt trên đường ray gắn 35 mm DIN theo EN 60715:2001
