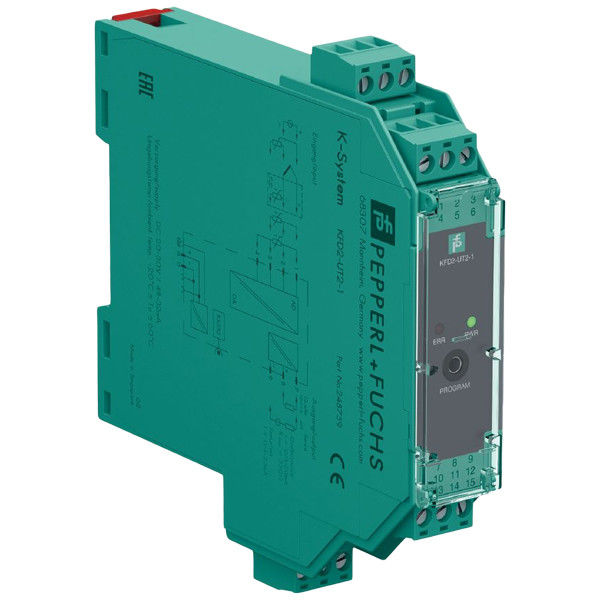

Thông số kỹ thuật chung
Loại tín hiệu đầu vào tương tự
Các thông số liên quan đến an toàn chức năng
Mức độ toàn vẹn an toàn (SIL) SIL 2
Cung cấp
Các thiết bị kết nối 14+, 15 hoặc mô-đun cấp điện/Power Rail
Điện áp số 20... 30 V DC
Ripple trong phạm vi dung nạp cung cấp
Phân hao năng lượng ≤ 0,98 W
Tiêu thụ năng lượng tối đa 0,98 W
Giao diện
Giao diện lập trình ổ cắm lập trình
Nhập
Bên kết nối bên trường
Các đầu cuối kết nối 1, 2, 3, 4
RTD loại Pt10, Pt50, Pt100, Pt500, Pt1000 (EN 60751: 1995)
loại Pt10GOST, Pt50GOST, Pt100GOST, Pt500GOST, Pt1000GOST (6651-94)
loại Cu10, Cu50, Cu100 (P50353-92)
loại Ni100 (DIN 43760)
Điện đo khoảng 200 μA với RTD
Các loại kết nối đo 2-, 3-, 4-cáp
Chống chì tối đa 50 Ω mỗi dòng
Kiểm tra vòng lặp đo lường: bộ cảm biến bị hỏng, bộ cảm biến bị mạch ngắn
Các bộ nhiệt loại B, E, J, K, N, R, S, T (IEC 584-1: 1995)
loại L (DIN 43710: 1985)
loại TXK, TXKH, TXA (P8.585-2001)
Trả thù kết nối lạnh bên ngoài và bên trong
Phá vỡ cảm biến giám sát vòng lặp đo
Potentiometer 0... 20 kΩ (2 dây kết nối), 0,8... 20 kΩ (3 dây kết nối)
Điện áp có thể chọn trong phạm vi -100... 100 mV
Chống đầu vào ≥ 1 MΩ (-100... 100 mV)
Sản lượng
Bên điều khiển bên kết nối
Khả năng kết nối I: đầu cuối 7: nguồn (-), bể bơi (+), đầu cuối 8: nguồn (+), đầu cuối 9: bể bơi(-)
Output Output hiện tại tương tự
Phạm vi dòng 0... 20 mA hoặc 4... 20 mA
Dấu hiệu lỗi giảm 0 hoặc 2 mA, tăng 21,5 mA (theo NAMUR NE43)
Trọng lượng nguồn 0... 550 Ω
điện áp mạch mở ≤ 18 V
Điện áp thấm qua các đầu cuối 5... 30 V. Nếu dòng điện được cung cấp từ một nguồn > 16,5 V,
Cần có điện trở hàng loạt ≥ (V - 16,5)/0,0215 Ω, trong đó V là điện áp nguồn.
Giá trị tối đa của điện trở là (V - 5) / 0,0215 Ω.
Đặc điểm chuyển giao
Phản ứng
Sau khi hiệu chuẩn Pt100: ± (0,06 % giá trị đo trong K + 0,1 % chiều dài + 0,1 K (4 dây kết nối))
nhiệt cặp: ± (0,05 % của giá trị đo trong °C + 0,1 % của dải trải + 1 K (1,2 K cho các loại R và S)), bao gồm lỗi ± 0,8 K của bù kết nối lạnh (CJC)
mV: ± (50 μV + 0,1% độ dài)
Potentiometer: ± (0,05 % của toàn bộ quy mô + 0,1 % của span, (không bao gồm lỗi do kháng chì))
Ảnh hưởng của nhiệt độ môi trường xung quanh Pt100: ± (0,0015 % giá trị đo trong K + 0,006 % độ dài) /K ΔTamb*)
nhiệt cặp: ± (0,02 K + 0,005 % của giá trị đo trong °C + 0,006 % của span) /K ΔTamb*)), bao gồm ảnh hưởng của bù kết nối lạnh (CJC)
mV: ± (0,01 % giá trị đo + 0,006 % độ dài) /K ΔTamb*)
Potentiometer: ± 0,006 % của span/K ΔTamb*)
*) ΔTamb = thay đổi nhiệt độ môi trường xung quanh tham chiếu đến 23 °C (296 K)
Ảnh hưởng của điện áp cấp < 0,01 % của đường trải
Ảnh hưởng của tải ≤ 0,001 % của giá trị đầu ra trên 100 Ω
Giá trị trường hợp tồi tệ nhất của thời gian phản ứng (được kích hoạt phát hiện hỏng cảm biến và/hoặc mạch ngắn cảm biến)
mV: 1 s, nhiệt cặp với CJC: 1.1 s, nhiệt cặp có nhiệt độ tham chiếu cố định: 1.1 s, RTD 3 hoặc 4 dây: 920 ms, RTD 2 dây: 800 ms, Potentiometer: 2.05 s
