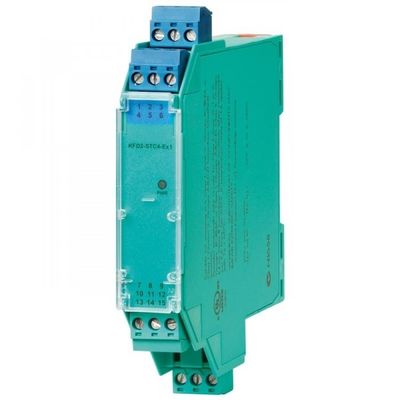

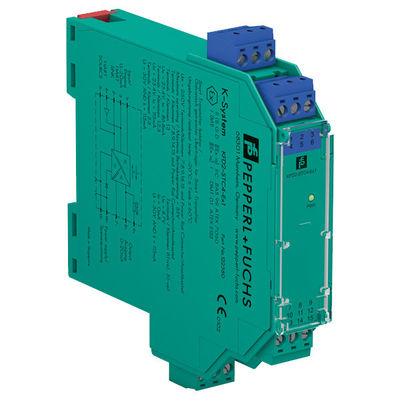

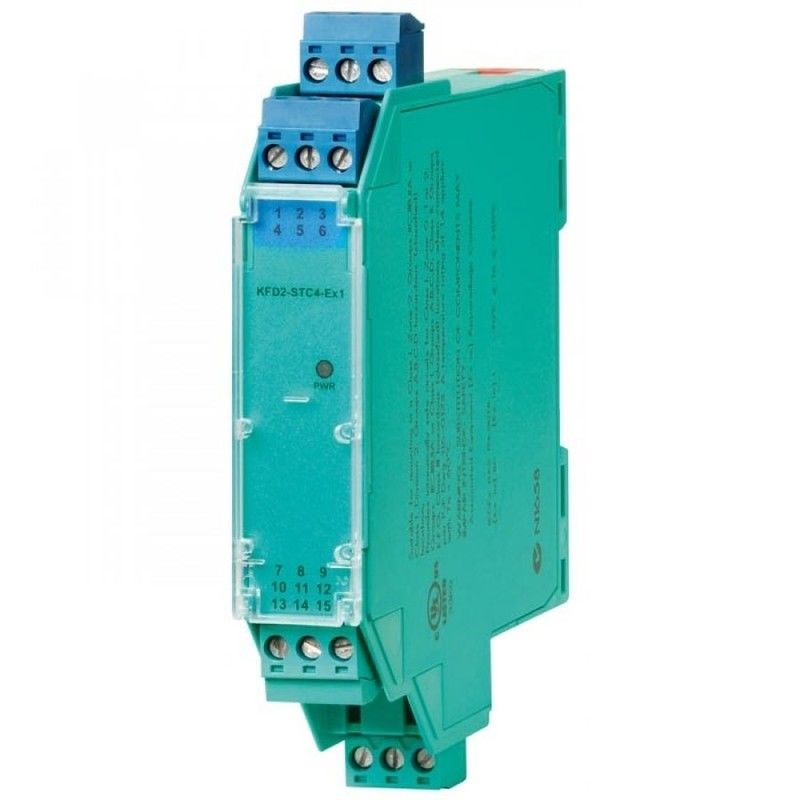

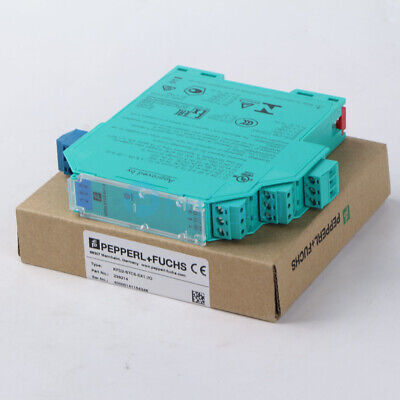

PEPPERL FUCHS SMART Cài phát điện KFD2-STC5-Ex1.H

Thông số kỹ thuật chung
Loại tín hiệu đầu vào tương tự
Các thông số liên quan đến an toàn chức năng
Mức độ toàn vẹn an toàn (SIL) SIL 2
Khả năng hệ thống (SC) SC 3
Cung cấp
Đường sắt điện kết nối hoặc đầu cuối 14+, 15-
Điện áp số 18... 30 V DC
Ripple trong phạm vi dung nạp cung cấp
Phân hao điện ≤ 1 W ở tải trọng tối đa
Tiêu thụ điện ≤ 1,6 W ở tải trọng tối đa
Nhập
Bên kết nối bên trường
Các đầu cuối kết nối 1+, 2-, 3
Tín hiệu đầu vào 4... 20 mA
Điện áp mạch mở / đầu cuối dòng mạch ngắn 1+, 3: 24 V / 25 mA
Chống đầu vào tối đa 265 Ω đầu ra 2-, 3, tối đa 330 Ω đầu ra 1+, 3
Điện áp có sẵn ≥ 17 V ở 20 mA; ≥ 21 V ở 4 mA, thiết bị đầu cuối 1+, 3
Sản lượng
Bên điều khiển bên kết nối
Các đầu cuối kết nối 7+, 8-, 9- (bồn rửa)
Các thiết bị đầu cuối 7-, 8+, 9+ (nguồn)
xem thông tin bổ sung
Trọng lượng 0... 800 Ω
Tín hiệu đầu ra 4... 20 mA (đánh quá tải > 25 mA)
Ripple max. 50 μA rms
Cung cấp điện bên ngoài (chuỗi) 2... 30 V DC
Nếu điện áp bên ngoài là > 19 V, một tải ≥ ((V - 19) / 0,02) Ω là cần thiết.
Chống 250 Ω bên trong tại đầu cuối 9 có thể được sử dụng làm tải.
Đặc điểm chuyển giao
Phân lệch ở 20 °C (68 °F), 4... 20 mA
≤ 10 μA bao gồm hiệu chuẩn, tuyến tính, hysteresis, tải và biến động điện áp cung cấp
Ảnh hưởng của nhiệt độ xung quanh ≤ 0,25 μA/K
Phía trường dải tần số vào phía điều khiển: băng thông với tín hiệu 0,5 Vpp 0... 7.5 kHz (-3 dB)
bên điều khiển vào bên trường: băng thông với tín hiệu 0,5 Vpp 0,3... 7,5 kHz (-3 dB)
Thời gian lắng đọng 200 μs
Thời gian tăng/giảm 100 μs
