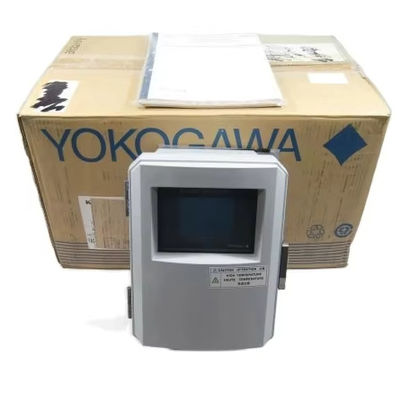

Yokogawa ZR402G-M-E-E-A/SCT Máy phân tích oxy Zirconia loại riêng biệt, biến đổi

Máy phân tích oxy zirconia của Yokogawa được sử dụng để giám sát và kiểm soát đốt cháy trong nhiều ứng dụng khác nhau và giúp các ngành công nghiệp đạt được những thành tựu đáng kể trong tiết kiệm năng lượng.Các ứng dụng bao gồm các ngành công nghiệp tiêu thụ năng lượng, như sắt và thép, điện, dầu mỏ và hóa dầu, gốm sứ, bột giấy và giấy, thực phẩm và dệt may, cho các cơ sở đốt khác nhau,chẳng hạn như lò đốt và nồi hơi cỡ nhỏ và vừaGiám sát và kiểm soát đốt bằng cách sử dụng máy phân tích cũng góp phần làm giảm CO2, SOx và NOx khí thải bằng cách cho phép đốt cháy hoàn chỉnh hơn, do đó ngăn ngừa sự nóng lên toàn cầu và ô nhiễm không khí.

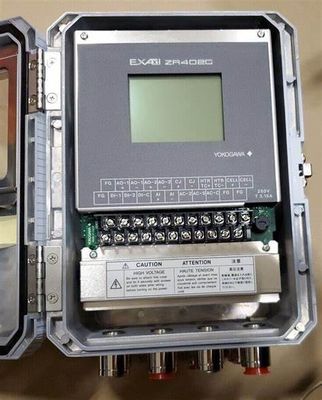

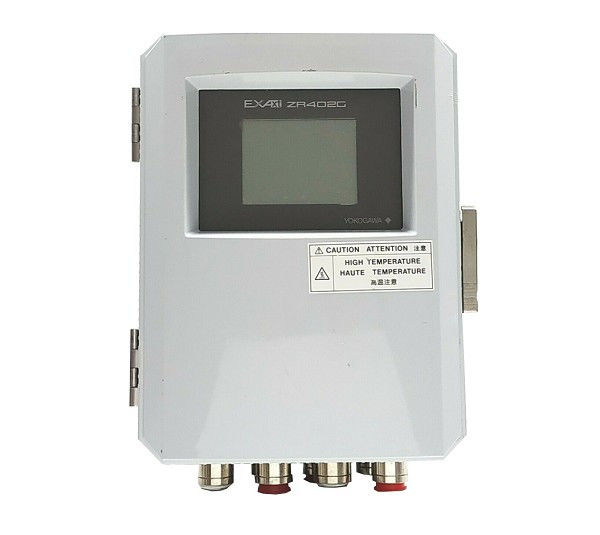

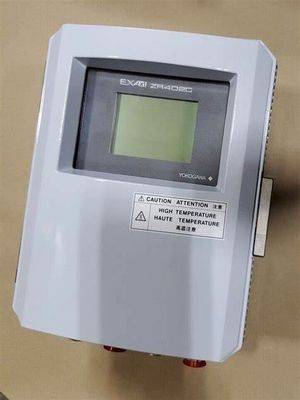

Bộ chuyển đổi ZR402G được trang bị màn hình cảm ứng LCD có nhiều màn hình cài đặt, màn hình hiệu chuẩn, màn hình xu hướng nồng độ oxy,với hoạt động dễ dàng hơn và cải thiện chức năng hiển thịBộ chuyển đổi được trang bị các chức năng tiêu chuẩn khác nhau như đo lường và tính toán cũng như các chức năng bảo trì bao gồm tự kiểm tra.Máy dò loại riêng biệt ZR22G sử dụng một cảm biến zirconia độ tin cậy cao, và bộ máy sưởi ấm của nó có thể được thay thế tại chỗ.Các máy dò loại riêng biệt ZR22S cho các ứng dụng chống nổ cũng có sẵn.

Thông số kỹ thuật

• Đối tượng đo    Nồng độ oxy trong khí thải đốt và khí hỗn hợp

• Hệ thống đo cảm biến oxit zirconium

• Phạm vi đo từ 0,01 đến 100 vol% O2

• Tín hiệu đầu ra 4 đến 20 mA DC, hai điểm (ZR402G) (kháng tải tối đa 550Ω)

• Phạm vi thiết lập Bất kỳ thiết lập nào trong phạm vi 0 - 5 vol%O2 đến 0 - 100 vol%O2 (trong 1 vol%O2), hoặc một phần phạm vi

• Truyền thông kỹ thuật số (HART) 250 đến 550Ω, tùy thuộc vào số lượng thiết bị trường được kết nối với vòng lặp (chế độ nhiều lần)

• Áp suất khí mẫu -5 đến +250 kPa (Phương pháp bù áp suất cần thiết trên +5 kPa)

• Nhiệt độ khí mẫu từ 0 đến 700°C (chỉ cho tàu thăm dò)

• 700 đến 1871 °C (với đầu dò 0,15m với JIS 5K 32 FF flange và ZR22P High Temperature Probe Adapter)

• Chiều dài thăm dò 0.15, 0.4, 0.7, 1.0, 1.5, 2.0, 2.5, 3.0, 3.6, 4.2, 4.8, 5,4 m

• Contact đầu ra Bốn điểm (một là an toàn, bình thường mở)

• Nhập liên lạc 2 điểm

• Phương pháp hiệu chuẩn; hiệu chuẩn không/span

• Chế độ hiệu chuẩn; tự động, bán tự động và thủ công (với màn hình cảm ứng LCD)

• Xây dựng máy dò (ZR22G) Xây dựng có thể thay thế bộ sưởi và nhiệt cặp.

• Không chống nổ. Tương đương với NEMA4X/IP66

• Xây dựng của bộ chuyển đổi (ZR402G) chống nổ, lắp đặt ngoài trời, tương đương với NEMA4X/IP66

• Nhiệt độ xung quanh

  Chụp (ZR22G): -20 đến 150°C

  Chuyển đổi (ZR402G): -20 đến 55°C)

• Hệ thống khí tham chiếu

  Không khí thiết bị (tốt nhất): 50 kPa (200 kPa với van kiểm soát) + áp suất bên trong lò; tiêu thụ khoảng 1 Nl / phút

  Sự đối lưu tự nhiên

• Nguồn cung cấp điện    85 đến 264 V AC; 45 đến 66 Hz
