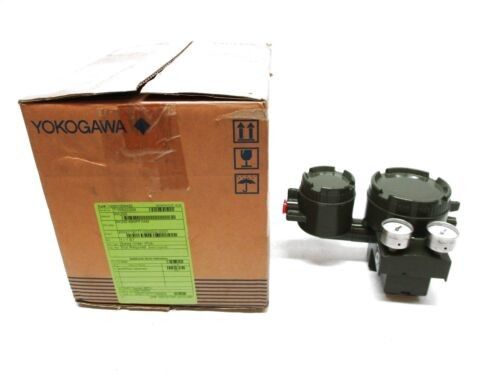

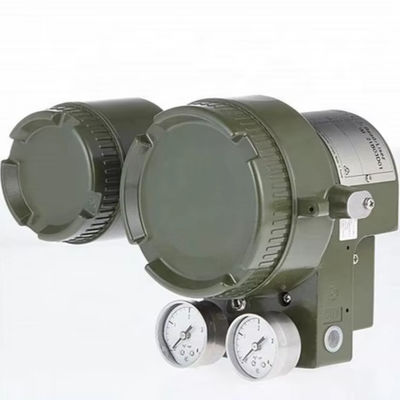

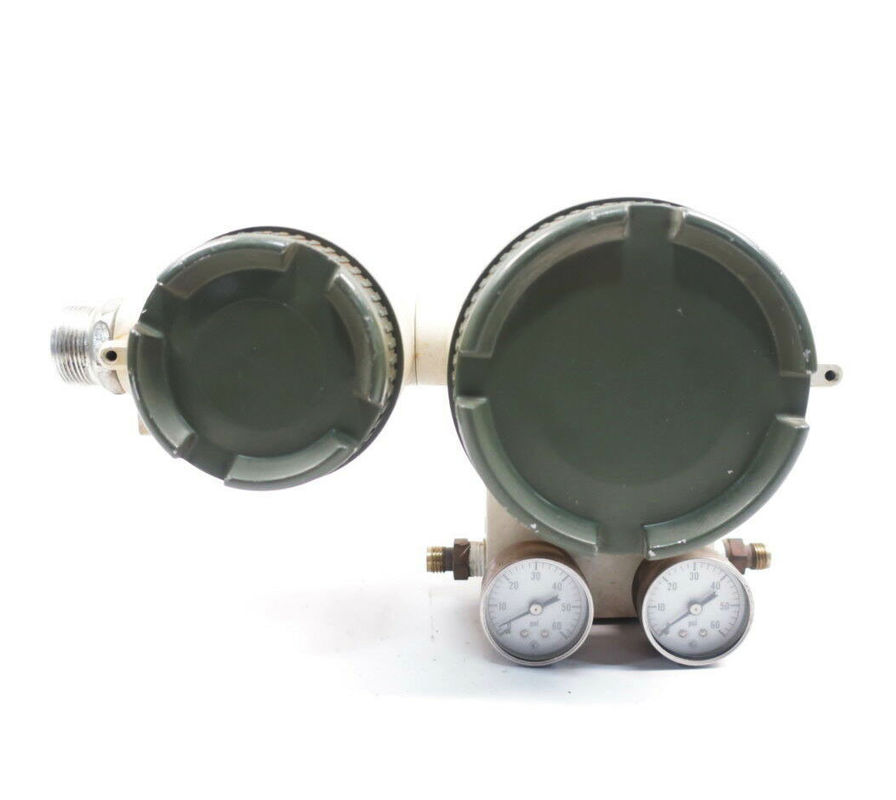

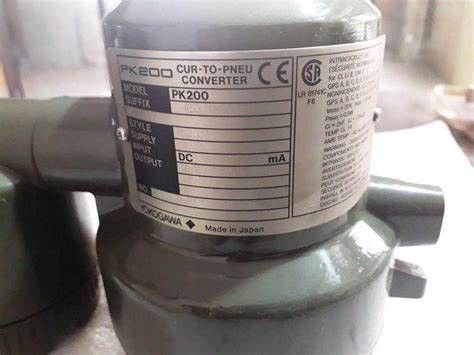

Yokogawa PK200-A73 Chuyển đổi dòng sang khí nén

Bộ chuyển đổi dòng điện sang khí nén (I / P) PK200 cung cấp một phương pháp chi phí thấp để chuyển đổi đầu vào milliamp (4-20 hoặc 10-50mA tín hiệu tương tự) thành đầu ra khí nén tỷ lệ (áp suất không khí).Đơn vị được thiết kế cho một loạt các ứng dụng kiểm soát quy trình, bao gồm cả những thiết bị điều khiển khí nén. PK200 có các thước đo đầu vào / đầu ra thép không gỉ.PK200 đáng tin cậy thực hiện kiểm soát phản hồi điện tử trong khi duy trì độ chính xác ± 0.5 phần trăm của dải trải và tính tuyến tính của ± 0.2 phần trăm của dải trải.PK200 chỉ tiêu thụ 4 lít không khí bình thường/phút (4 NL/phút) trong khi cung cấp công suất không khí đầu ra 110 NL/phút. PK200 bổ sung cho dòng giải pháp chất lượng hiện có của Yokogawa cho khách hàng Bắc Mỹ của mình: máy truyền áp suất và nhiệt độ, máy đo lưu lượng, máy phân tích trực tuyến, máy ghi,Các bộ điều khiển vòng quay kỹ thuật số và toàn bộ các hệ thống điều khiển phân tán.

Thông số kỹ thuật

• Tính tuyến tính    ± 0,2% độ dài

• Hysteresis 0,2% của span

• Khả năng lặp lại 0,1% độ dài

• Dấu hiệu đầu vào 4 đến 20mA DC /10 đến 50mA DC

• Áp suất cung cấp không khí 140kPa (Sản lượng tiêu chuẩn)

• 240kPa (Sản lượng tăng gấp đôi)

• Tiêu thụ không khí tối đa 4 Nl / phút hoặc 0,24 Nm3 / giờ ở áp suất cung cấp không khí 140 kPa (20 psi).

• Khả năng không khí đầu ra tối đa 110 Nl / phút hoặc 6,6 Nm3 / giờ ở áp suất cung cấp không khí 140 kPa (20 psi).

• Tín hiệu đầu ra từ 20 đến 100kPa (tín hiệu đầu ra tiêu chuẩn)

• 40 đến 200kPa (Sản lượng tăng gấp đôi)

• Giới hạn nhiệt độ hoạt động -40 đến 80 độ C (-40 đến 176 độ F) (Sử dụng chung)

• Không khí cung cấp, tín hiệu đầu ra, kết nối gauge đầu ra Rc1/4 hoặc 1/4 NPT nữ

• Kết nối điện G1/2, G3/4, 1/2 NPT hoặc 3/4 NPT nữ

• Mặt đất gắn hoặc ống 2 inch.

• Trọng lượng ước tính    2.8kg
