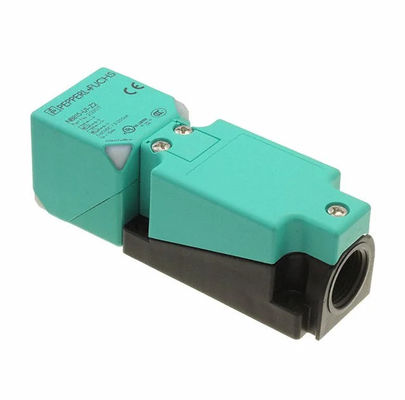

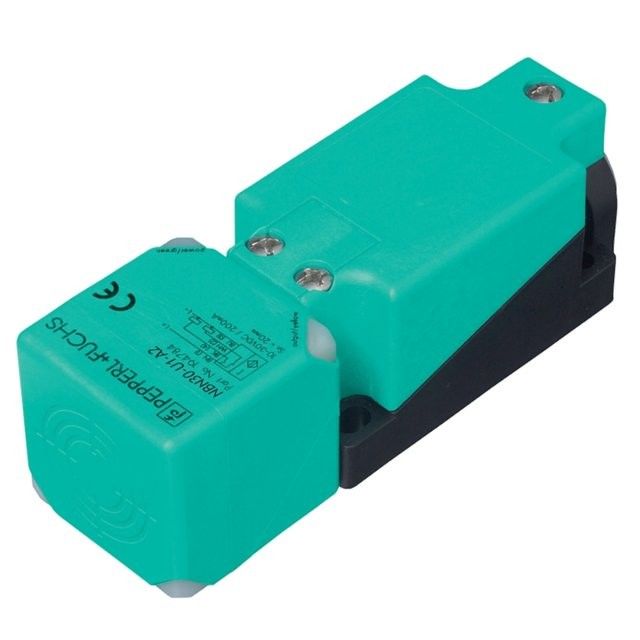

Pepperl Fuchs cảm biến cảm ứng NBN30-U4-A2 30 mm không phơi

Thông số kỹ thuật chung

Chức năng chuyển đổi bổ sung

Loại đầu ra PNP

Khoảng cách vận hành 30 mm

Cài đặt không xả nước

Đường cực đầu ra DC

Khoảng cách hoạt động đảm bảo 0... 24,3 mm

Nhân tố giảm rAl 0.33

Nhân tố giảm rCu 0.31

Nhân tố giảm r304 0.74

Nhân tố giảm rBrass 0.38

Loại đầu ra 4 dây

Đánh giá danh nghĩa

Điện áp hoạt động 10... 30 V

Tần số chuyển đổi 0... 230 Hz

Hysteresis: 5%

Bảo vệ cực ngược bảo vệ cực ngược

Tâm mạch bảo vệ mạch ngắn

Giảm điện áp ≤ 2 V

Dòng điện hoạt động 0... 200 mA

Dòng điện ngoài trạng thái 0... 0,5 mA

Dòng điện không tải ≤ 20 mA

Thời gian trễ trước khi có sẵn 80 ms

Chỉ số điện áp hoạt động LED, màu xanh lá cây

Chỉ số trạng thái chuyển đổi LED, màu vàng

Các thông số liên quan đến an toàn chức năng

MTTFd 1230 a

Thời gian thực hiện nhiệm vụ (TM) 20 a

Khả năng điều trị (DC) 0 %

Tuân thủ các tiêu chuẩn và chỉ thị

Phù hợp tiêu chuẩn

Tiêu chuẩn EN IEC 60947-5-2

Chứng nhận và giấy chứng nhận

Chứng nhận UL cULus Danh sách, Mục đích chung

Chứng nhận CCC Chứng nhận CCC / đánh dấu không cần thiết đối với các sản phẩm có cường độ ≤ 36 V

Điều kiện môi trường

Nhiệt độ môi trường -25... 85 °C (-13... 185 °F)

Thông số kỹ thuật cơ khí

Các đầu cuối vít loại kết nối

Phần cắt ngang lõi tối đa 2,5 mm2

Vật liệu lắp ráp PA/kim loại với lớp phủ bột epoxy

Nhận diện PA mặt

Kim loại cơ sở nhà

Mức độ bảo vệ IP68 / IP69K

Khối lượng 225 g

Kích thước

Chiều cao 40 mm

Chiều rộng 40 mm

Chiều dài 118 mm

Lưu ý    Động lực thắt: 1,8 Nm (căn hộ)
