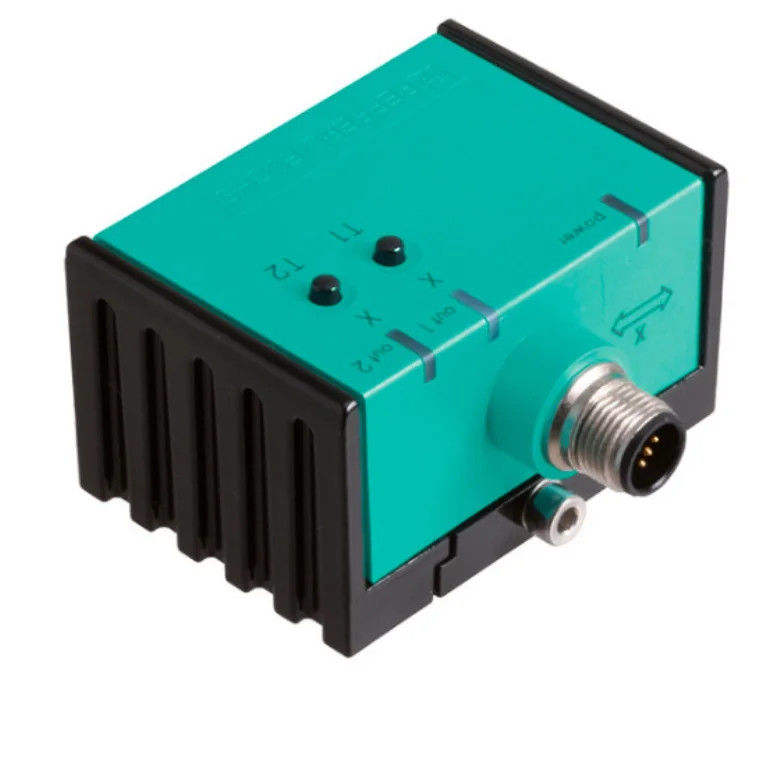

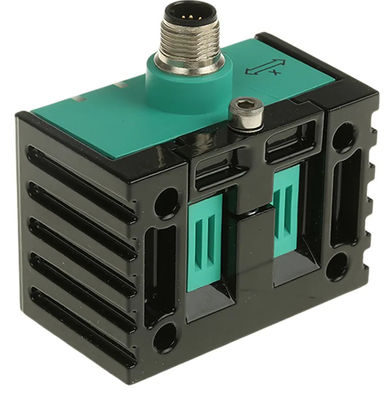

Bộ cảm biến độ nghiêng Pepperl Fuchs INX360D-F99-I2E2-7M

Thông số kỹ thuật chung

Loại cảm biến nghiêng, 1-trục

Phạm vi đo 0... 360 °

Độ chính xác tuyệt đối ≤ ± 0,5 °

Sự chậm trễ đáp ứng ≤ 20 ms

Độ phân giải ≤ 0,1 °

Độ chính xác lặp lại ≤ ± 0,1 °

Ảnh hưởng của nhiệt độ ≤ 0,027 °/K

Các thông số liên quan đến an toàn chức năng

MTTFd 300 a

Thời gian thực hiện nhiệm vụ (TM) 20 a

Khả năng điều trị (DC) 0 %

Chỉ số/các phương tiện vận hành

Chỉ số hoạt động LED, màu xanh lá cây

Chỉ số hướng dẫn 2 đèn LED màu vàng (tình trạng chuyển đổi), nhấp nháy

Nút 2 nút nhấn (định hướng điểm chuyển đổi, Định hướng phạm vi đánh giá)

Trạng thái chuyển đổi 2 đèn LED màu vàng: Trạng thái chuyển đổi (mỗi đầu ra)

Thông số kỹ thuật điện

Điện áp hoạt động 10... 30 V DC

Dòng điện không tải ≤ 25 mA

Thời gian trễ trước khi có sẵn ≤ 200 ms

Khả năng chuyển đổi

Đầu ra loại 2 đầu ra chuyển đổi PNP, NO, bảo vệ cực ngược, bảo vệ mạch ngắn

Dòng điện hoạt động ≤ 100 mA

Giảm điện áp ≤ 3 V

Khả năng đầu ra tương tự

Loại đầu ra 1 dòng đầu ra 4... 20 mA

Kháng tải 0... 200 Ω tại UB = 10... 18 V

0... 500 Ω tại UB = 18... 30 V

Tuân thủ các tiêu chuẩn và chỉ thị

Phù hợp tiêu chuẩn

Chống va chạm và va chạm 100 g theo DIN EN 60068-2-27

Tiêu chuẩn EN 60947-5-2:2007

IEC 60947-5-2:2007

Chứng nhận và giấy chứng nhận

Ứng dụng được cấp phép UL cULus Listed, Class 2 Power Source

Chứng nhận CCC Chứng nhận CCC / đánh dấu không cần thiết đối với các sản phẩm có cường độ ≤ 36 V

E1 Xác nhận loại 10R-04

Điều kiện môi trường

Nhiệt độ môi trường -40... 85 °C (-40... 185 °F)

Nhiệt độ lưu trữ    -40... 85 °C (-40... 185 °F)
