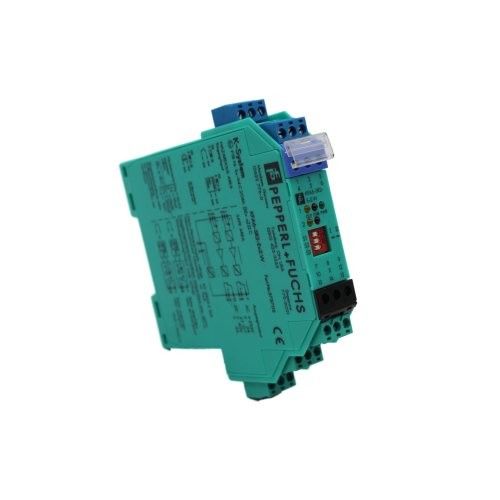

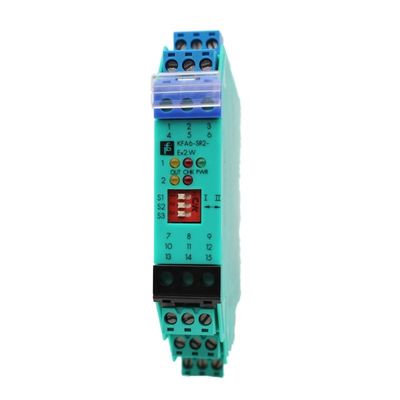

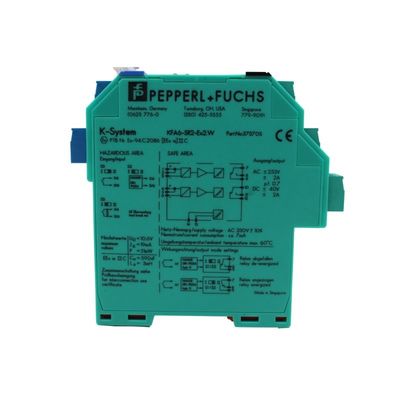

Pepperl Fuchs Switch Amplifier KFD2-SR2-Ex2.W

Rào chắn cách ly 2 kênh

Cung cấp DC 24 V (Power Rail)

Các đầu vào tiếp xúc khô hoặc NAMUR

Khả năng đầu ra liên lạc relé

Khám phá lỗi đường dây (LFD)

Chế độ hoạt động có thể đảo ngược

Tối đa đến SIL 2 (SC 3) theo IEC/EN 61508

Thông số kỹ thuật chung

Loại tín hiệu    Nhập số

Các thông số liên quan đến an toàn chức năng

Mức độ toàn vẹn an toàn (SIL) SIL 2

Khả năng hệ thống (SC) SC 3

Cung cấp

Đường sắt điện kết nối hoặc đầu cuối 14+, 15-

Điện áp số 19... 30 V DC

Ripple ≤ 10 %

Lượng điện suất ≤ 50 mA

Phân hao năng lượng ≤ 1 W

Tiêu thụ năng lượng ≤ 1 W

Nhập

Bên kết nối bên trường

Các đầu cuối kết nối 1+, 2+, 3-; 4+, 5+, 6-

Giá trị định số theo EN 60947-5-6 (NAMUR)

Điện áp mạch mở / dòng mạch ngắn khoảng 8 V DC / khoảng 8 mA

Điểm chuyển đổi/hệ sinh chuyển đổi 1,2... 2,1 mA / khoảng 0,2 mA

Phá vỡ phát hiện lỗi đường dây I ≤ 0,1 mA, mạch ngắn I > 6 mA

Tỷ lệ xung/ngừng tối thiểu 20 ms/min 20 ms

Sản lượng

Bên điều khiển bên kết nối

Đầu ra kết nối I: đầu cuối 7, 8, 9 ; đầu ra II: đầu cuối 10, 11, 12

Điểm phát ra I, II, tiếp xúc

Trọng lượng tiếp xúc 250 V AC/2 A/cos φ > 0.75; 126,5 V AC/4 A/cos φ > 0.75; 40 V DC/2 A tải kháng

Điện chuyển đổi tối thiểu 2 mA / 24 V DC

Sự chậm trễ năng lượng / tắt năng lượng khoảng 20 ms / khoảng 20 ms

Tuổi thọ cơ học 107 chu kỳ chuyển đổi

Thông báo lỗi tập thể

Đặc điểm chuyển giao

Tần số chuyển đổi ≤ 10 Hz

Phân cách galvanic

Kháng cố gia cố đầu vào/bước ra theo IEC/EN 61010-1, điện áp cách nhiệt danh 300 Veff

Kháng cố gia cố đầu vào/năng lượng theo IEC/EN 61010-1, điện áp cách nhiệt 300 Veff

Kháng cố gia cố đầu ra / nguồn điện theo IEC/EN 61010-1, điện áp cách nhiệt danh 300 Veff

Điện áp cách nhiệt tăng cường đầu ra / đầu ra theo IEC/EN 61010-1, điện áp cách nhiệt danh 300 Veff

Chỉ số/cài đặt

Các yếu tố hiển thị đèn LED

Các yếu tố điều khiển DIP

Cấu hình thông qua các công tắc DIP

Không gian dán nhãn để dán nhãn ở phía trước

Phù hợp chỉ thị

Khả năng tương thích điện từ

Chỉ thị 2014/30/EU EN 61326-1:2013 (địa điểm công nghiệp)

Điện áp thấp

Chỉ thị 2014/35/EU EN 61010-1:2010+A1:2019+A1:2019/AC:2019

Phù hợp

Khả năng tương thích điện từ NE 21:2017, EN 61326-3-1:2017, EN IEC 61326-3-2:2018

Mức độ bảo vệ IEC 60529:1989+A1:1999+A2:2013

An toàn chức năng IEC/EN 61508:2010

Nhập EN 60947-5-6:2000

Điều kiện môi trường

Nhiệt độ môi trường -40... 70 °C (-40... 158 °F)

Thông số kỹ thuật cơ khí

Mức độ bảo vệ IP20

Các đầu cuối vít kết nối

Khối lượng khoảng 150 g

Kích thước 20 x 119 x 115 mm (0,8 x 4,7 x 4,5 inch) (W x H x D), loại vỏ B2

Chiều cao 119 mm

Độ rộng 20 mm

Độ sâu 115 mm

Lắp đặt trên đường ray gắn 35 mm DIN theo EN 60715:2001

Dữ liệu để áp dụng trong các khu vực nguy hiểm

Chứng chỉ kiểm tra kiểu EU PTB 00 ATEX 2080

Nhãn hiệu Ex-Hexagon II (1) G [Ex ia Ga] IIC

Ex-Hexagon II (1) D [Ex ia Da] IIIC

Ex-Hexagon I (M1) [Ex ia Ma] I

Input Ex ia

Điện áp 10,5 V

Dòng điện 13 mA

Công suất 34 mW (đặc điểm tuyến tính)

Cung cấp

Điện áp an toàn tối đa 253 V AC / 125 V DC (Chú ý! Um không có điện áp định giá.)

Sản lượng

Điện áp an toàn tối đa 253 V AC (Chú ý!

Khả năng phát ra thông báo lỗi

Điện áp an toàn tối đa 40 V DC (Chú ý!

Giấy chứng nhận PF 08 CERT 0803

Nhãn Ex-Hexagon II (3) G [Ex ic Gc] IIC

Input Ex ic

Điện áp 10,5 V

Dòng điện 13 mA

Công suất 34 mW (đặc điểm tuyến tính)

Giấy chứng nhận TÜV 99 ATEX 1493 X

Nhãn hiệu Ex-Hexagon II 3G Ex ec nC IIC T4 Gc

Phân cách galvanic

Phân cách điện an toàn đầu vào/bước ra phù hợp với IEC/EN 60079-11, giá trị đỉnh điện áp 375 V

Phân cách điện an toàn đầu vào / nguồn điện theo IEC/EN 60079-11, giá trị đỉnh điện áp 375 V

Phù hợp chỉ thị

Chỉ thị 2014/34/EU EN IEC 60079-0:2018+AC:2020, EN 60079-7:2015+A1:2018, EN 60079-11:2012, EN IEC 60079-15:2019

Chứng nhận quốc tế

Chứng nhận FM

Giấy chứng nhận FM FM19US0207X

Kế hoạch điều khiển 116-0035

Chứng nhận UL E106378

Kế hoạch điều khiển 116-0473 (cULus)

Trọng lượng tiếp xúc 250 V AC/2 A/cos φ > 0.75; 126,5 V AC/4 A/cos φ > 0.75; 30 V DC/2 A tải kháng
