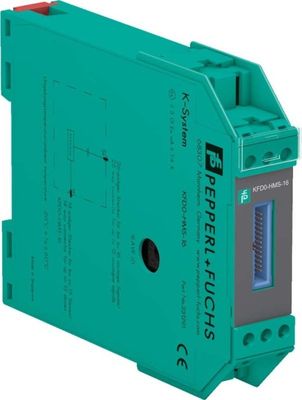

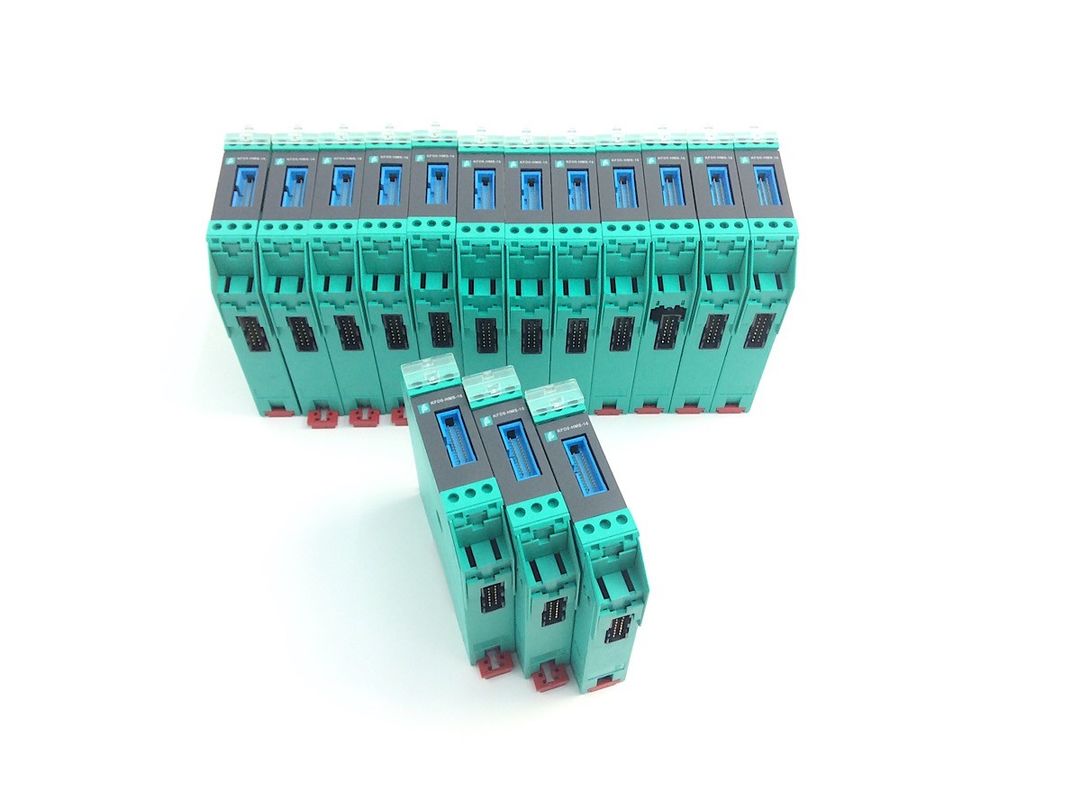

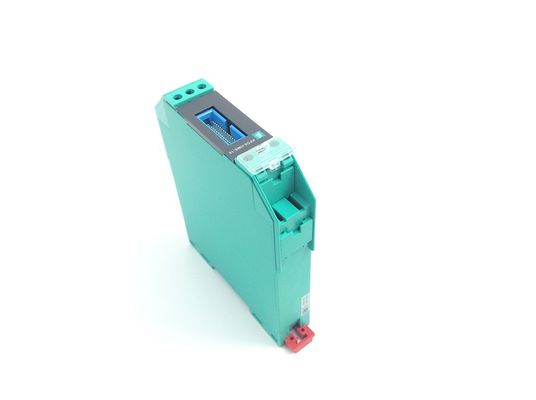

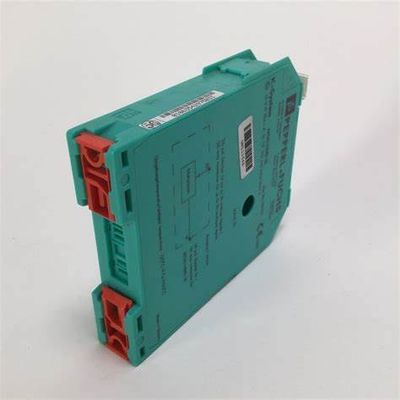

Pepperl Fuchs HART MUX Mô-đun thứ cấp KFD0-HMS-16

16 kênh

Không cần nguồn điện bên ngoài

Nhập thiết bị trường HART (cuộc sửa đổi 5 đến 7)

Sử dụng với mô-đun chính HART MUX KFD2-HMM-16

Đến SIL 3 theo IEC/EN 61508

Thông số kỹ thuật chung

Mô-đun phụ HART MUX

Các thông số liên quan đến an toàn chức năng

Mức độ toàn vẹn an toàn (SIL) SIL 3

Cung cấp

Kết nối qua cáp phẳng 14 kênh từ mô-đun chính KFD2-HMM-16

Các kênh tín hiệu HART (không an toàn về nội tại)

Sự phù hợp đầu vào thiết bị trường HART (cuộc sửa đổi 5 đến 7)

Cáp phẳng 26 chân kết nối cho kết nối analog

Cáp phẳng 14 chân cho kết nối mô-đun chính/mô-đun thứ cấp giữa KFD2-HMM-16 và KFD0-HMS-16

Dòng rò rỉ < 3 μA ở -20... 85 °C (-4... 185 °F)

Kháng kết thúc bên ngoài 230... 500 Ω tiêu chuẩn (tối đa 1000 Ω có thể)

Điện áp đầu ra ≥ 400 mV ss (với kháng cự kết thúc được chỉ định ở trên)

Phản kháng đầu ra 100 Ω hoặc nhỏ hơn, nối dung lượng

Kháng lượng đầu vào theo thông số kỹ thuật HART

Phạm vi điện áp đầu vào 0,08... 4 V ss; thông thường ± 5,2 V như tham chiếu địa phương

Chỉ số/cài đặt

Không gian dán nhãn để dán nhãn ở phía trước

Phù hợp chỉ thị

Khả năng tương thích điện từ

Chỉ thị 2014/30/EU EN 61326-1:2013 (địa điểm công nghiệp)

Phù hợp

Độ bảo vệ IEC 60529:2001

Điều kiện môi trường

Nhiệt độ môi trường -20... 65 °C (-4... 149 °F)

Thông số kỹ thuật cơ khí

Mức độ bảo vệ IP20

Khối lượng khoảng 100 g

Kích thước 20 x 93 x 115 mm (0,8 x 3,7 x 4,5 inch) (W x H x D), loại vỏ B1

Lắp đặt trên đường ray gắn 35 mm DIN theo EN 60715:2001

Dữ liệu để áp dụng trong các khu vực nguy hiểm

Giấy chứng nhận PF 07 CERT 1143 X

Nhãn hiệu Ex-Hexagon II 3G Ex nA IIC T4 Gc

Phù hợp chỉ thị

Chỉ thị 2014/34/EU    EN 60079-0:2012+A11:2013, EN 60079-15:2010
