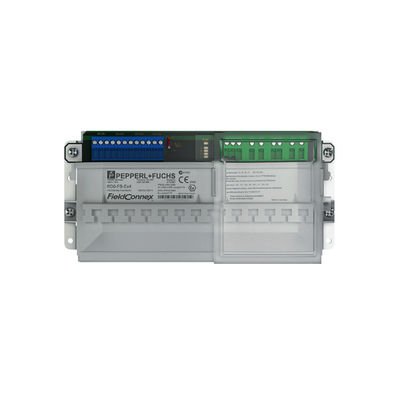

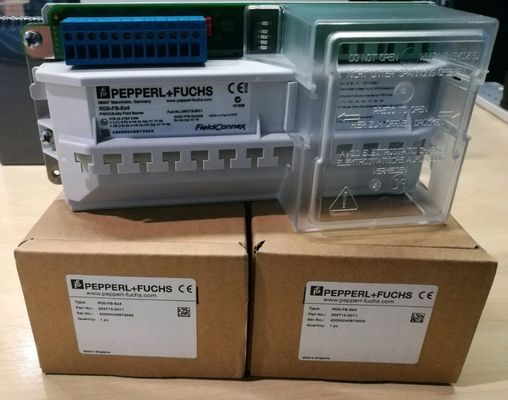

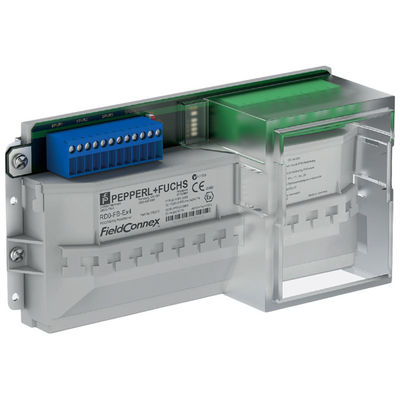

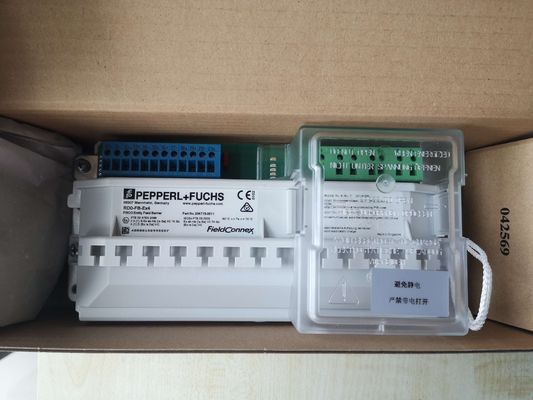

Pepperl Fuchs Fieldbus Barrier RD0-FB-Ex4.*
4 đầu ra Ex ia IIC
FieldBarrier trong Khu vực 1/Div. 2
Các công cụ trong Khu vực 0...1/Div. 1
Giới hạn dòng mạch ngắn cho mỗi đầu ra
Đối với FOUNDATION Fieldbus H1 và PROFIBUS PA
Điện, Điện thoại và LED lỗi
Hỗ trợ FISCO và thực thể
Máy kết nối cáp tích hợp
Hỗ trợ tất cả các phương pháp đặt đất
Thông số kỹ thuật chung
Rào cản fieldbus, mô-đun để gắn đường ray DIN
Thông số kỹ thuật chung
Thiết kế / lắp đặt tủ lắp ráp
Cài đặt trong khu vực nguy hiểm Khu vực 1 / Div. 2
Kết nối fieldbus
Cáp chính (Trung)
Nhập kết nối (Trunk IN): đầu cuối 3+, 4-, 5s
đầu ra (Trunk OUT): đầu cuối 7-, 8+, 6s
Điện áp định số 32... 16 V DC
Lượng điện định số 31 mA... 26 mA (không tải)
77 mA... 115 mA (ở tải 20 mA mỗi đầu vào)
120 mA... 209 mA (ở tải 40 mA mỗi đầu vào)
135 mA... 241 mA (đối mạch ngắn trên tất cả các đầu ra)
Điện áp giảm thân vào thân ra thân tối đa 100 mV.
Số máy kết nối tối đa 4 cho mỗi phân đoạn
Sản xuất
Số thiết bị mỗi đầu ra 1
Khả năng kết nối 1: đầu cuối 10+, 11-, 12S;
đầu ra 2: thiết bị đầu cuối 13+, 14-, 15S;
đầu ra 3: thiết bị đầu cuối 16+, 17-, 18S;
đầu ra 4: đầu cuối 19+, 20-, 21S khiên
Điện áp định số 10... 13 V
Điện lượng tối đa 43 mA
Dòng điện ngắn 50 mA
Chỉ số/các phương tiện vận hành
Điện áp LED Fieldbus màu xanh lá cây: bật, điện áp xe buýt hiện có
Điểm xuất trạng thái LED nhấp nháy màu đỏ: mạch ngắn
Phân cách galvanic
Phân cách dây chính / đầu ra không bị ảnh hưởng bởi nhiễu theo EN 50020, giá trị đỉnh điện áp 375 V
Phù hợp chỉ thị
Khả năng tương thích điện từ
Chỉ thị 2014/30/EU EN 61326-1:2013
Phù hợp tiêu chuẩn
Khả năng tương thích điện từ NE 21:2006
Mức độ bảo vệ IEC/EN 60529
Tiêu chuẩn fieldbus IEC 61158-2
Điều kiện khí hậu DIN IEC 721
Chống ăn mòn theo ISA-S71.04-1985, mức độ nghiêm trọng G3
Điều kiện môi trường
Nhiệt độ môi trường -50... 70 °C (-58... 158 °F)
Nhiệt độ lưu trữ -40... 85 °C (-40... 185 °F)
Thông số kỹ thuật cơ khí
Kết nối loại vít đầu cuối
Phần cắt ngang lõi lên đến 2,5 mm2
Nhà ở xem hình 1
Vật liệu nhà ở Polycarbonate
R... DIN đường ray nhà PA 6.6
Mức độ bảo vệ IP20
Khối lượng 1050 g
Lắp đặt Đường sắt DIN
Dữ liệu để áp dụng trong các khu vực nguy hiểm
Giấy chứng nhận kiểm tra kiểu EU PTB 02 ATEX 2086
Nhãn hiệu Ex-Hexagon II 2 (1) G Ex eb mb [ia Ga] IIC T4 Gb,
Ex-Hexagon II (1) D [Ex ia Da] IIIC
Cáp chính (Trung)
Tăng áp an toàn tối đa Um 253 V AC
Sản xuất
Năng lượng 975 mW
Điện áp 15,75 V
Điện 248 mA
Phù hợp chỉ thị
Chỉ thị 2014/34/EU EN IEC 60079-0:2018+AC:2020, EN 60079-7:2015+A1:2018, EN 60079-11:2012, EN 60079-18:2015+A1:2017
Chứng nhận quốc tế
Quyết định FM CoC 3015728
Kế hoạch điều khiển 116-0266
Được phê duyệt cho lớp I, khu vực 2, nhóm A, B, C, D / lớp I, khu vực 2, AEx nA [ia] IIC T4
Chứng nhận CSA CoC 1845315
Kế hoạch điều khiển 116-0266
Được phê duyệt cho lớp I, khu vực 2, nhóm A, B, C, D / lớp I, khu vực 2, Ex nA [ia] IIC T4
Chứng nhận IECEx IECEx PTB 03.0003
Được phê duyệt cho Ex eb mb [ia Ga] IIC T4 Gb, [Ex ia Da] IIIC
Giấy chứng nhận và phê duyệt
FOUNDATION Fieldbus FF-846
Chứng nhận hàng hải    DNV A-14038
