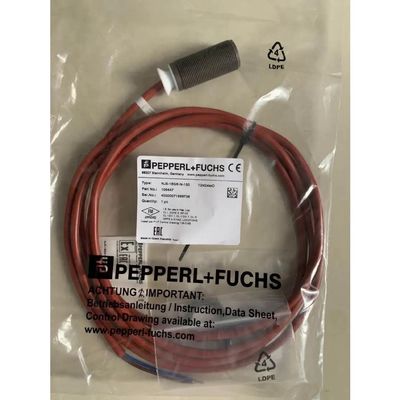

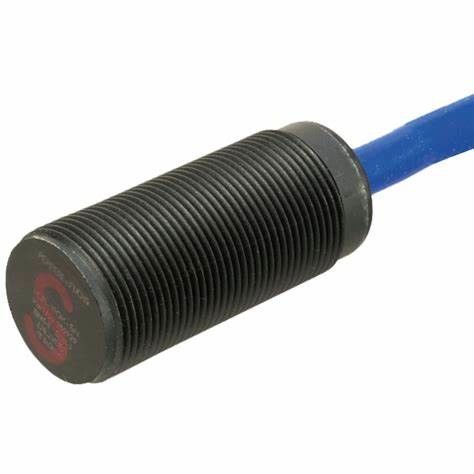

Pepperl Fuchs cảm biến cảm ứng NJ3-18GK-S1N-5M

Các mục tiêu phi sắt

3 mm xả nước trong ST37 / 1.0037

Có thể sử dụng đến SIL 3 theo IEC 61508

Mức độ bảo vệ IP68

Chứng chỉ ATEX & IECEX

Khu vực ATEX/IECEx 2/22

Thông số kỹ thuật chung

Chức năng chuyển đổi    Khởi mở bình thường (không)

Loại đầu ra NAMUR với chức năng an toàn

Khoảng cách hoạt động định danh 3 mm

Dòng thép nhẹ

Khoảng cách hoạt động đảm bảo 0... 2,4 mm

Khoảng cách hoạt động thực tế 2,7... 3,3 mm

Nhân tố giảm rAl 1

Nhân tố giảm rCu 1

Nhân tố giảm r304 0

Mức độ toàn vẹn an toàn (SIL) lên đến SIL3 theo IEC 61508 Nguy hiểm! Trong các ứng dụng liên quan đến an toàn, cảm biến phải được vận hành bằng giao diện an toàn bị hỏng đủ điều kiện từ Pepperl+Fuchs,chẳng hạn như KFD2-SH-EX1.

Xem xét tài liệu "Exida Functional Safety Assessment" có sẵn tại www.pepperl-fuchs.com như một phần không thể thiếu của tài liệu của sản phẩm này.

Loại đầu ra là 2 dây

Đánh giá danh nghĩa

Điện áp danh nghĩa 8,2 V (Ri khoảng 1 kΩ)

Tần số chuyển đổi 0... 200 Hz

Tiêu thụ hiện tại

Bảng đo không được phát hiện ≤ 1 mA

Bảng đo được phát hiện ≥ 3 mA

Các thông số liên quan đến an toàn chức năng

Mức độ toàn vẹn an toàn (SIL) SIL 3

MTTFd 10660 a

Thời gian thực hiện nhiệm vụ (TM) 20 a

Khả năng điều trị (DC) 0 %

Tuân thủ các tiêu chuẩn và chỉ thị

Phù hợp tiêu chuẩn

Tiêu chuẩn EN IEC 60947-5-2

Chứng nhận và giấy chứng nhận

Chứng nhận IECEx

Mức độ bảo vệ thiết bị Ga IECEx PTB 11.0092X

Mức độ bảo vệ thiết bị Gb IECEx PTB 11.0092X

Mức độ bảo vệ thiết bị Gc (ec) IECEx TUR 21.0017X

Mức độ bảo vệ thiết bị Da IECEx PTB 11.0092X

Mức độ bảo vệ thiết bị Dc (tc) IECEx TUR 21.0018X

Mức độ bảo vệ thiết bị Mb IECEx PTB 11.0092X

Chứng nhận ATEX

Mức độ bảo vệ thiết bị Ga PTB 00 ATEX 2049 X

Mức độ bảo vệ thiết bị Gb PTB 00 ATEX 2049 X

Mức độ bảo vệ thiết bị Gc (ec) TÜV 20 ATEX 8523 X

Mức độ bảo vệ thiết bị Da PTB 00 ATEX 2049 X

Mức độ bảo vệ thiết bị Dc (tc) TÜV 20 ATEX 8524 X

Chứng nhận UL cULus Danh sách, Mục đích chung

Địa điểm thông thường E87056

Vị trí nguy hiểm E501628

Kế hoạch điều khiển 116-0454

Chứng nhận CCC

Vị trí nguy hiểm 2020322315002308

Chứng nhận NEPSI

Giấy chứng nhận NEPSI GYJ16.1392X

Điều kiện môi trường

Nhiệt độ môi trường -25... 100 °C (-13... 212 °F)

Thông số kỹ thuật cơ khí

Loại cáp kết nối

Vật liệu lắp ráp Crastin (PBT), màu đen

Mặt cảm biến Crastin (PBT), màu đen

Mức độ bảo vệ IP68

Cáp

Chuỗi đường kính cáp 6,8 mm ± 0,2 mm

Xanh uốn cong > 10 x đường kính cáp

Vật liệu silicone

Màn cắt ngang lõi 0,75 mm2

Chiều dài 5 m

Kích thước

Chiều dài 39 mm

Chiều kính 18 mm

Lưu ý    Chỉ cho kim loại không sắt
