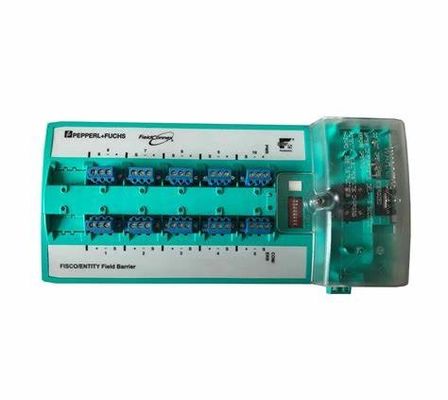

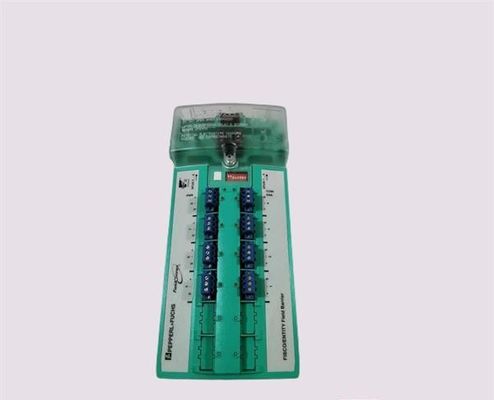

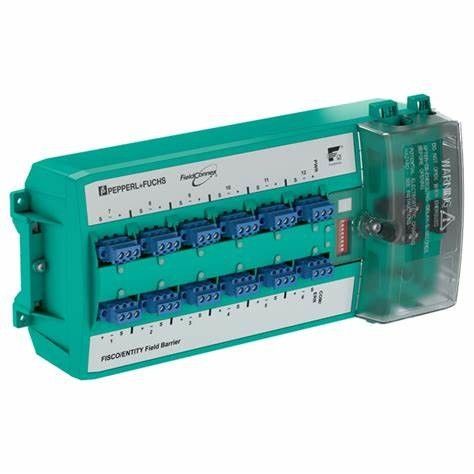

Pepperl Fuchs Fieldbus Barrier R4D0-FB-IA12.0 Hỗ trợ các bộ bảo vệ giãn phích

8... 12 đầu ra Ex ia IIC, FISCO và Entity

Phân biệt lỗi tiên tiến và chẩn đoán tại đinh

FieldBarrier trong Khu vực 1/Div. 2

Các công cụ trong Khu vực 0...1/Div. 1

Đối với FOUNDATION Fieldbus H1 và PROFIBUS PA

Hỗ trợ cắm vào bảo vệ giật

Rất nhỏ gọn, dấu chân nhỏ

Được thiết kế cho độ tin cậy cao

Thông số kỹ thuật chung

Rào cản fieldbus, mô-đun để gắn đường ray DIN

Thông số kỹ thuật chung

Thiết kế / lắp đặt tủ lắp ráp

Cài đặt trong khu vực nguy hiểm Khu vực 1 / Div. 2

Kết nối fieldbus

Phân hao năng lượng xem bảng 1

Cáp chính (Trung)

Năng lượng 16... 32 V DC,

tối thiểu 15 V trong trường hợp màu nâu

Lưu ý: Lưu ý:

Tùy chọn nối đất chắn cáp Capacitive thông qua 5.7 nF

trực tiếp

Điện áp giảm thân vào thân ra thân tối đa 100 mV.

Số máy kết nối tối đa 3 cho mỗi phân đoạn

Bảo vệ cực ngược

Sản xuất

Số lượng đầu ra 8, 10 hoặc 12

Số thiết bị mỗi đầu ra 1

Dài cáp 120 m

Điện áp định số 10... 14 V

Điện lượng tối đa 43 mA ở một đút,

Tối đa 320 mA tổng dòng tại tất cả các đinh

Điện mạch ngắn 53 mA, 1 mA trong trạng thái dự phòng

Tùy chọn nối đất khiên cáp Capacitive thông qua 4.4 nF

Bảo vệ điện áp quá cao Bảo vệ điện áp quá cao khi điện áp vượt quá 39 V, tối đa 41 V

Các tính năng chẩn đoán và bảo vệ

Phá lỗi cô lập mạch ngắn hiện tại giới hạn tại đinh

Bảo vệ bật ở đinh

Ngăn chặn tín hiệu ở các đinh

Mức tín hiệu chẩn đoán lớp vật lý ở các đệm

Tấn động tín hiệu ở chân đinh

Mức tiếng ồn ở các đường đạp

Chỉ số/các phương tiện vận hành

Bật S1 ON: báo động chẩn đoán được kích hoạt

S2 ON: cảnh báo chẩn đoán được kích hoạt

S3-S8: không sử dụng

Đèn màu xanh lá cây LED PWR: điện áp fieldbus > 16 V

Đèn đèn LED COM/ERR nhấp nháy màu vàng: liên lạc bus trường và trạng thái lớp vật lý,

màu đỏ: lỗi phần cứng

LED SPURS màu đỏ: 2 Hz nhấp nháy trong tình trạng mạch ngắn

Phân cách galvanic

Phân cách dây chính / đầu ra không bị ảnh hưởng bởi nhiễu theo EN 60079-11, giá trị đỉnh điện áp 375 V

Output/Output Không cô lập

Phù hợp chỉ thị

Khả năng tương thích điện từ

Chỉ thị 2014/30/EU EN 61326-1:2013

Phù hợp tiêu chuẩn

Khả năng tương thích điện từ NE 21:2011

Mức độ bảo vệ IEC/EN 60529

Tiêu chuẩn fieldbus IEC 61158-2

Điều kiện khí hậu IEC 60721

Chống va chạm EN 60068-2-27

Kháng rung EN 60068-2-6

Điều kiện môi trường

Nhiệt độ môi trường -40... 70 °C (-40... 158 °F)

Nhiệt độ lưu trữ -40... 85 °C (-40... 185 °F)

Độ ẩm tương đối < 95% không ngưng tụ

Chống va chạm 15 g 11 ms

Kháng rung 1 g, 10... 150 Hz

Chống ăn mòn theo ISA-S71.04-1985, mức độ nghiêm trọng G3

Thông số kỹ thuật cơ khí

Kết nối loại đầu cuối vít, cắm hoặc đầu cuối mùa xuân, cắm

Phần cắt ngang lõi xem bảng 2

Vật liệu nhà ở Polycarbonate

Mức độ bảo vệ IP20

Khối lượng 2100 g

Kích thước xem kích thước

Lắp đặt Đường sắt DIN

Dữ liệu để áp dụng trong các khu vực nguy hiểm

Giấy chứng nhận kiểm tra kiểu EU BVS 13 ATEX E 121 X

Nhãn hiệu Ex-Hexagon II 2(1)G Ex eb ib mb [ia Ga] IIC T4 Gb

Ex-Hexagon II (1) D [Ex ia Da] IIIC

Ex-Hexagon I (M1) [Ex ia Ma] I

Cáp chính (Trung)

Tăng áp an toàn tối đa Um 253 V AC

Các sản phẩm theo FISCO và Entity

Năng lượng 1,063 W

Điện áp 17,1 V

Điện 248,55 mA

Nhóm khí cảm ứng IIC 470 μH,

Nhóm khí IIB 2 mH

Nhóm khí IIC 367 nF,

nhóm khí IIB 2,15 μF

Phù hợp chỉ thị

Chỉ thị 2014/34/EU EN IEC 60079-0:2018+AC:2020, EN 60079-7:2015+A1:2018, EN 60079-11:2012, EN 60079-18:2015

Chứng nhận quốc tế

CSA chấp thuận CSA 14.70004139

Kế hoạch điều khiển 116-0400

Được phê duyệt cho lớp I, phân khúc 2, nhóm A, B, C, D T4

Lớp I, Khu vực 1, AEx/Ex e ib mb [ia Ga] IIC T4 Gb

Lớp I, Khu vực 1, AEx/Ex e ib mb [ia IIC Da] IIC T4 Gb

Thiết bị liên quan cho lớp I, nhóm A, B, C, D

Thiết bị liên quan cho lớp II, nhóm E, F, G

Thiết bị liên quan cho lớp III, phân khúc 1

Chứng nhận IECEx IECEx BVS 13.0119X

Được phê duyệt cho Ex eb ib mb [ia Ga] IIC T4 Gb

[Ex ia Da] IIIC

[Ex ia Ma] I
