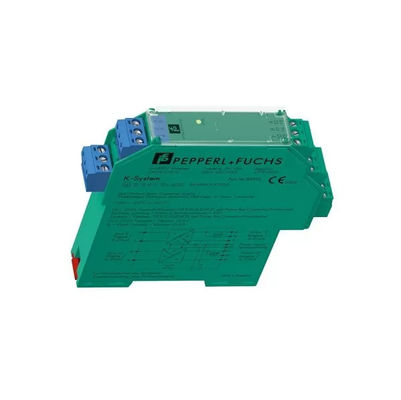

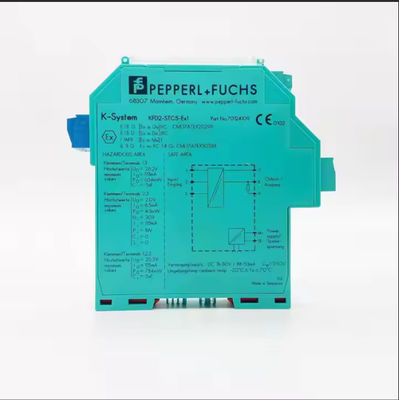

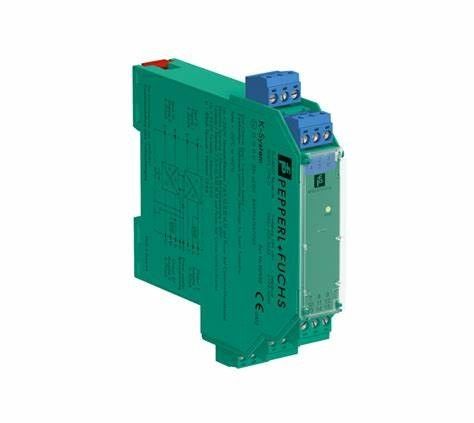

Pepperl Fuchs SMART Transmitter nguồn cung cấp điện KFD2-STC5-Ex1

Rào cản cách ly 1 kênh

Cung cấp DC 24 V (Power Rail)

Máy phát SMART 2 dây và 3 dây đầu vào và các nguồn điện SMART 2 dây

Điện ra 4 mA... 20 mA hiện tại bể/nguồn điện

Các thiết bị đầu cuối có điểm thử nghiệm

Đến SIL 2 theo IEC/EN 61508

Thông số kỹ thuật chung

Loại tín hiệu    Nhập analog

Các thông số liên quan đến an toàn chức năng

Mức độ toàn vẹn an toàn (SIL) SIL 2

Cung cấp

Đường sắt điện kết nối hoặc đầu cuối 14+, 15-

Điện áp số 18... 30 V DC

Ripple trong phạm vi dung nạp cung cấp

Phân hao điện ≤ 1 W ở tải trọng tối đa

Tiêu thụ điện ≤ 1,6 W ở tải trọng tối đa

Nhập

Bên kết nối bên trường

Các đầu cuối kết nối 1+, 2-, 3

Tín hiệu đầu vào 4... 20 mA

Điện áp mạch mở / đầu cuối dòng mạch ngắn 1+, 3: 23 V / 25 mA

Chống đầu vào tối đa 265 Ω đầu ra 2-, 3, tối đa 330 Ω đầu ra 1+, 3

Điện áp có sẵn ≥ 16 V ở 20 mA; ≥ 20 V ở 4 mA, thiết bị đầu cuối 1+, 3

Sản lượng

Bên điều khiển bên kết nối

Các đầu cuối kết nối 7+, 8-, 9- (bồn rửa)

Các thiết bị đầu cuối 7-, 8+, 9+ (nguồn)

xem thông tin bổ sung

Trọng lượng 0... 800 Ω

Tín hiệu đầu ra 4... 20 mA (đánh quá tải > 25 mA)

Ripple max. 50 μA rms

Cung cấp điện bên ngoài (chuỗi) 2... 30 V DC

Nếu điện áp bên ngoài là > 19 V, một tải ≥ ((V - 19) / 0,02) Ω là cần thiết.

Chống 250 Ω bên trong tại đầu cuối 9 có thể được sử dụng làm tải.

Đặc điểm chuyển giao

Phân lệch ở 20 °C (68 °F), 4... 20 mA

≤ 10 μA bao gồm hiệu chuẩn, tuyến tính, hysteresis, tải và biến động điện áp cung cấp

Ảnh hưởng của nhiệt độ xung quanh ≤ 0,25 μA/K

Phía trường dải tần số vào phía điều khiển: băng thông với tín hiệu 0,5 Vpp 0... 7.5 kHz (-3 dB)

bên điều khiển vào bên trường: băng thông với tín hiệu 0,5 Vpp 0,3... 7,5 kHz (-3 dB)

Thời gian lắng đọng 200 μs

Thời gian tăng/giảm 100 μs

Phân cách galvanic

Phân cách chức năng đầu ra / nguồn điện, điện áp phân cách định danh 50 V AC

Chỉ số/cài đặt

Các yếu tố hiển thị LED

Không gian dán nhãn để dán nhãn ở phía trước

Phù hợp chỉ thị

Khả năng tương thích điện từ

Chỉ thị 2014/30/EU EN 61326-1:2013 (địa điểm công nghiệp)

Phù hợp

Khả năng tương thích điện từ NE 21:2012

EN 61326-3-2:2008

Độ bảo vệ IEC 60529:2001

Bảo vệ chống sốc điện UL 61010-1:2012

Điều kiện môi trường

Nhiệt độ môi trường -20... 70 °C (-4... 158 °F)

Thông số kỹ thuật cơ khí

Mức độ bảo vệ IP20

Các đầu cuối vít kết nối

Khối lượng khoảng 150 g

Kích thước 20 x 124 x 115 mm (0,8 x 4,9 x 4,5 inch) (W x H x D), loại vỏ B2

Chiều cao 124 mm

Độ rộng 20 mm

Độ sâu 115 mm

Lắp đặt trên đường ray gắn 35 mm DIN theo EN 60715:2001

Dữ liệu để áp dụng trong các khu vực nguy hiểm

Giấy chứng nhận kiểm tra kiểu EU CML 17 ATEX 2029X

Nhãn hiệu Ex-Hexagon II (1) G [Ex ia Ga] IIC

Ex-Hexagon II (1) D [Ex ia Da] IIIC

Ex-Hexagon I (M1) [Ex ia Ma] I

Input [Ex ia Ga] IIC, [Ex ia Da] IIIC, [Ex ia Ma] I

Cung cấp

Điện áp an toàn tối đa 250 V (Chú ý! Điện áp định số có thể thấp hơn.)

Các thiết bị đầu cuối 1+, 3-

Điện áp 26,2 V

Điện áp 27,25 V

Điện 93 mA

Năng lượng 634 mW

Các thiết bị đầu cuối 2-, 3

Điện áp 30 V

Điện 115 mA

Năng lượng tối đa 1 W

Điện áp 2V

Điện 8,5 mA

Năng lượng 4,3 mW

Các thiết bị đầu cuối 1+, 2 / 3-

Điện áp 26,2 V

Điện áp 27,25 V

Điện 115 mA

Công suất 784 mW

Chứng chỉ CML 17 ATEX 3028X

Nhãn hiệu Ex-Hexagon II 3G Ex ec IIC T4 Gc

Phân cách galvanic

Phân cách điện an toàn đầu vào / đầu ra theo IEC/EN 60079-11:2007, giá trị đỉnh điện áp 375 V

Phân cách điện an toàn đầu vào / nguồn điện theo IEC/EN 60079-11:2007, giá trị đỉnh điện áp 375 V

Phù hợp chỉ thị

Chỉ thị 2014/34/EU EN IEC 60079-0:2018, EN 60079-7:2015+A1:2018, EN 60079-11:2012

Chứng nhận quốc tế

Chứng nhận UL E106378

Kế hoạch điều khiển 116-0439 (cULus)

Chứng nhận IECEx

Giấy chứng nhận IECEx IECEx CML 17.0015X

Nhãn IECEx    [Ex ia Ga] IIC, [Ex ia Da] IIIC, [Ex ia Ma] I, Ex ex IIC T4 Gc
