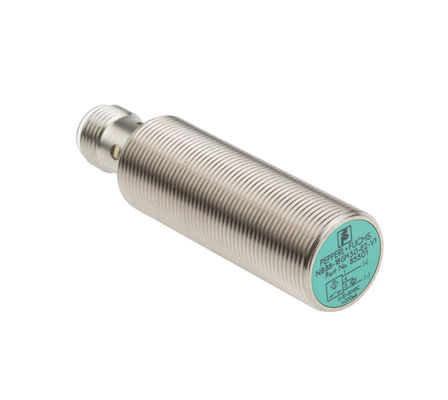

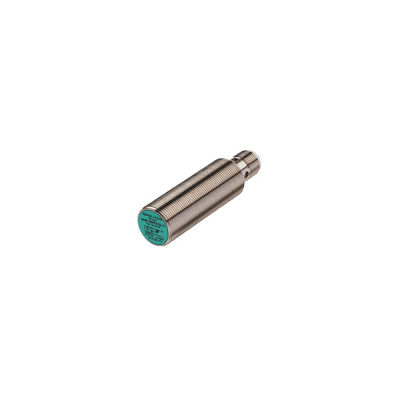

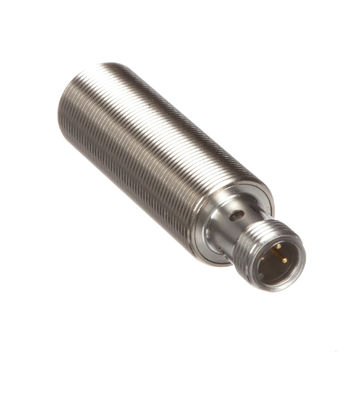

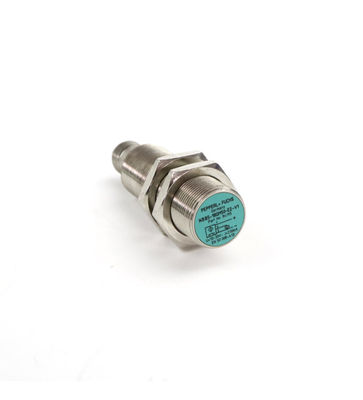

Pepperl Fuchs cảm biến cảm ứng NBB5-18GM50-E2-V1 Phạm vi điện áp hoạt động mở rộng

5 mm xả nước

Phạm vi nhiệt độ mở rộng

-40... +85 °C

Phạm vi điện áp hoạt động mở rộng

Sử dụng linh hoạt với khả năng lắp đặt đa dạng

Thông số kỹ thuật chung

Chức năng chuyển đổi    Khởi mở bình thường (không)

Loại đầu ra PNP

Khoảng cách vận hành 5 mm

Ống xả

Đường cực đầu ra DC

Khoảng cách hoạt động đảm bảo 0... 4,05 mm

Các yếu tố điều khiển bằng thép nhẹ, ví dụ: 1.0037, SR235JR (trước đây là St37-2)

18 mm x 18 mm x 1 mm

Nhân tố giảm rAl 0.35

Nhân tố giảm rCu 0.29

Nhân tố giảm r304 0.73

Nhân tố giảm rBrass 0.44

Loại đầu ra 3 dây

Đánh giá danh nghĩa

Điện áp hoạt động 5... 36 V

Tần số chuyển đổi 0... 1950 Hz

Hysteresis: 5%

Bảo vệ cực ngược bảo vệ cực ngược

Tâm mạch bảo vệ mạch ngắn

Giảm điện áp ≤ 1 V

Dòng điện hoạt động 0... 200 mA

Điện ngoài trạng thái tối đa 20 μA

Dòng điện không tải ≤ 10 mA

Thời gian trễ trước khi sẵn sàng ≤ 10 ms

Chỉ số trạng thái chuyển đổi Multihole-LED, màu vàng

Các thông số liên quan đến an toàn chức năng

MTTFd 1721 a

Thời gian thực hiện nhiệm vụ (TM) 20 a

Khả năng điều trị (DC) 0 %

Phù hợp

Phù hợp PWIS VDMA 24364-A1/B2/C1/T100°C-W

Tuân thủ các tiêu chuẩn và chỉ thị

Phù hợp tiêu chuẩn

Tiêu chuẩn EN IEC 60947-5-2

Chứng nhận và giấy chứng nhận

Lớp bảo vệ II

Điện áp cách nhiệt định số 36 V

Động lực định số chịu điện áp 500 V

Chứng nhận UL cULus Danh sách, Mục đích chung, Nguồn điện lớp 2

Chứng nhận CCC Chứng nhận CCC / đánh dấu không cần thiết đối với các sản phẩm có cường độ ≤ 36 V

Chứng nhận hàng hải DNVGL TAA00003AK

Điều kiện môi trường

Nhiệt độ môi trường -40... 85 °C (-40... 185 °F)

Nhiệt độ lưu trữ -40... 85 °C (-40... 185 °F)

Thông số kỹ thuật cơ khí

Loại kết nối

Vật liệu nhà ở đồng, phủ đồng trắng

Bộ cảm biến khuôn mặt PBT, màu xanh lá cây

Mức độ bảo vệ IP65 / IP66 / IP67 / IP68

Bộ kết nối

M12 x 1

Số pin 3

Khối lượng 61 g

Kích thước

Chiều dài 66 mm

Chiều kính 18 mm

Chất gắn với hạt, M18

Động lực thắt chặt    0... 30 Nm
