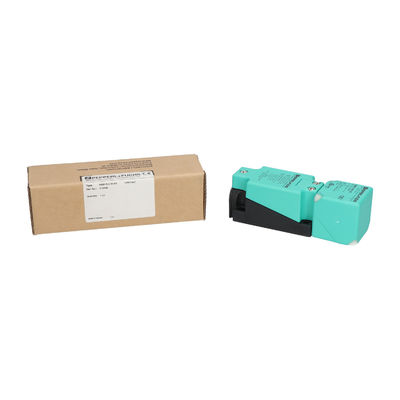

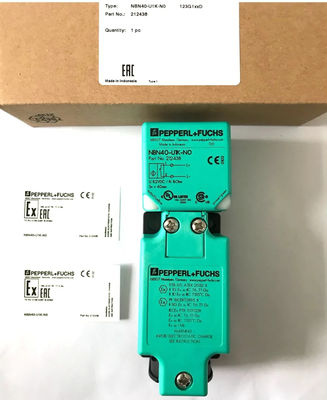

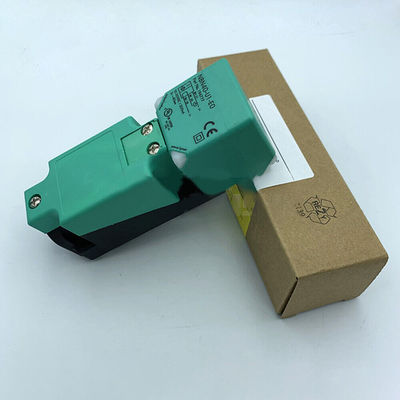

Pepperl Fuchs cảm biến cảm ứng NBN40-U1K-N0

40 mm không xả nước

NAMUR đầu ra

Bảo vệ đảo chiều cực

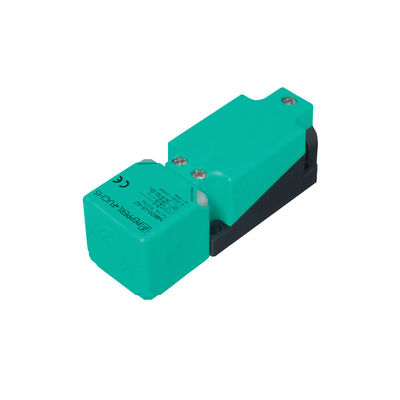

Đầu cảm biến hai chiều và có thể quay

Thông số kỹ thuật chung

Chức năng chuyển đổi    Khóa bình thường (NC)

Loại đầu ra NAMUR

Khoảng cách vận hành 40 mm

Cài đặt không xả nước

Khoảng cách hoạt động đảm bảo 0... 32,4 mm

Khoảng cách hoạt động thực tế 36... 44 mm

Nhân tố giảm rAl 0.45

Nhân tố giảm rCu 0.45

Nhân tố giảm r304 0.8

Loại đầu ra là 2 dây

Đánh giá danh nghĩa

Điện áp danh nghĩa 8,2 V (Ri khoảng 1 kΩ)

Tần số chuyển đổi 0... 100 Hz

Hysteresis 1... 15 % bình thường 5 %

Bảo vệ cực ngược bảo vệ cực ngược

Bảo vệ mạch ngắn có

Tiêu thụ hiện tại

Bảng đo không được phát hiện ≥ 3 mA

Bảng đo được phát hiện ≤ 1 mA

Chỉ số trạng thái chuyển đổi LED, màu vàng

Các thông số liên quan đến an toàn chức năng

MTTFd 1415 a

Thời gian thực hiện nhiệm vụ (TM) 20 a

Khả năng điều trị (DC) 0 %

Tuân thủ các tiêu chuẩn và chỉ thị

Phù hợp tiêu chuẩn

NAMUR EN 60947-5-6:2000

IEC 60947-5-6:1999

Khả năng tương thích điện từ NE 21:2007

Tiêu chuẩn EN IEC 60947-5-2

Chứng nhận và giấy chứng nhận

Chứng nhận IECEx

Mức độ bảo vệ thiết bị Ga IECEx PTB 11.0021X

Mức độ bảo vệ thiết bị Gb IECEx PTB 11.0021X

Mức độ bảo vệ thiết bị Da IECEx PTB 11.0021X

Mức độ bảo vệ thiết bị Mb IECEx PTB 11.0021X

Chứng nhận ATEX

Mức độ bảo vệ thiết bị Ga PTB 00 ATEX 2032 X

Mức độ bảo vệ thiết bị Gb PTB 00 ATEX 2032 X

Mức độ bảo vệ thiết bị Da PTB 00 ATEX 2032 X

Chứng nhận UL cULus Danh sách, Mục đích chung

Địa điểm thông thường E87056

Vị trí nguy hiểm E501628

Kế hoạch điều khiển 116-0451

Chứng nhận CCC

Vị trí nguy hiểm 2020322315002303

Chứng nhận NEPSI

Giấy chứng nhận NEPSI GYJ16.1394X

Chấp nhận CML theo yêu cầu

ANZEx 19.3001X

Chứng nhận hàng hải DNVGL TAA00001A5

Điều kiện môi trường

Nhiệt độ môi trường -25... 100 °C (-13... 212 °F)

Nhiệt độ lưu trữ -40... 100 °C (-40... 212 °F)

Thông số kỹ thuật cơ khí

Các đầu cuối vít loại kết nối

Thông tin về kết nối Tối đa hai dây dẫn có cùng đường cắt ngang lõi có thể được gắn trên một kết nối đầu cuối!

mô-men xoắn co giãn 1,2 Nm + 10 %

Màn cắt ngang lõi lên đến 2,5 mm2, chiều dài cách nhiệt cắt: 7 mm

Mức cắt ngang lõi tối thiểu mà không có dây kết thúc ferrules 0,5 mm2, với tay áo kết nối 0,34 mm2

Mức cắt ngang lõi tối đa mà không có dây kết thúc ferrules 2,5 mm2, với tay nắp kết nối 1,5 mm2

Kết nối (bên hệ thống) đầu vít, M20 x 1,5 tuyến cáp, chiều dài sợi có thể sử dụng 9,1 mm, độ sâu vít vào tối đa 9,1 mm

Vật liệu nhà PA

Nhận diện PA mặt

Độ bảo vệ IP66 / IP68 / IP69K

Khối lượng 225 g

Kích thước

Chiều cao 40 mm

Chiều rộng 40 mm

Chiều dài 118 mm

Lưu ý    Động lực thắt: 1,8 Nm (căn hộ)
