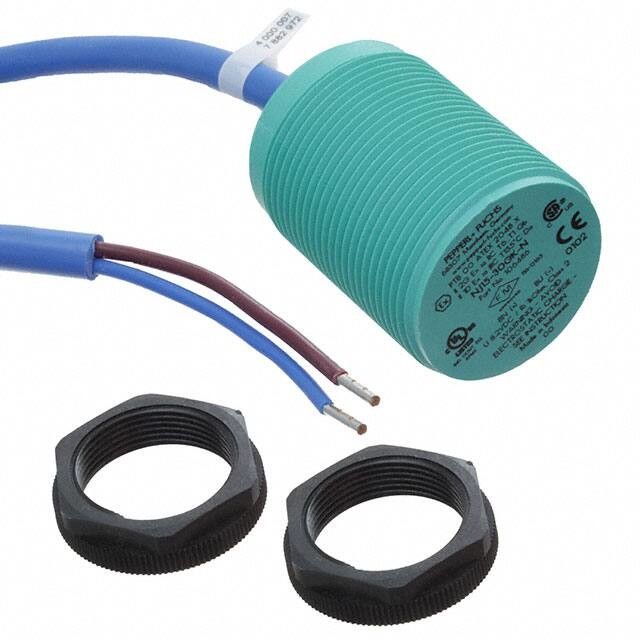

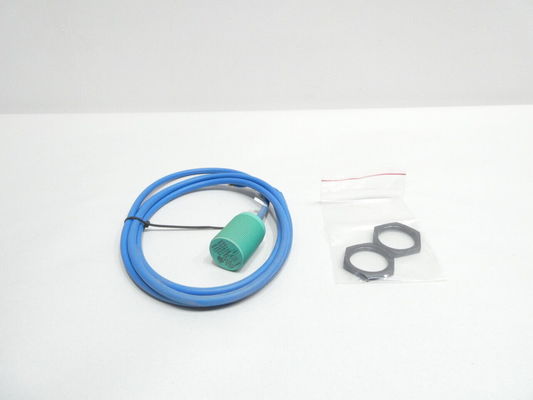

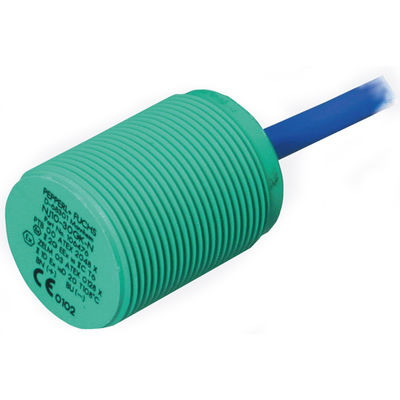

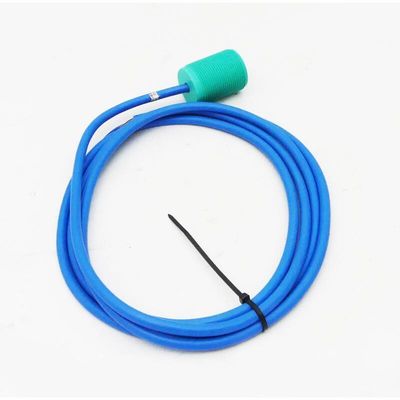

Pepperl Fuchs cảm biến cảm ứng NJ15-30GK-N

15 mm không xả nước

Có thể sử dụng đến SIL 2 theo IEC 61508

NAMUR đầu ra

Mô tả sản phẩm

Chức năng chuyển đổi    Khóa bình thường (NC)

Loại đầu ra NAMUR

Khoảng cách vận hành 15 mm

Cài đặt không xả nước

Khoảng cách hoạt động đảm bảo 0... 12,15 mm

Nhân tố giảm rAl 0.4

Nhân tố giảm rCu 0.3

Nhân tố giảm r304 0.85

Loại đầu ra là 2 dây

Đánh giá danh nghĩa

Điều kiện lắp đặt

Một 18 mm

B 30 mm

C 45 mm

F 90 mm

Điện áp danh nghĩa 8,2 V (Ri khoảng 1 kΩ)

Tần số chuyển đổi 0... 100 Hz

Hysteresis 1... 5 % thường 3 %

Tiêu thụ hiện tại

Bảng đo không được phát hiện min. 3 mA

Bảng đo được phát hiện ≤ 1 mA

Các thông số liên quan đến an toàn chức năng

Mức độ toàn vẹn an toàn (SIL) SIL 2

MTTFd 4560 a

Thời gian thực hiện nhiệm vụ (TM) 20 a

Khả năng điều trị (DC) 0 %

Tuân thủ các tiêu chuẩn và chỉ thị

Phù hợp tiêu chuẩn

NAMUR EN 60947-5-6:2000

IEC 60947-5-6:1999

Tiêu chuẩn EN IEC 60947-5-2

Chứng nhận và giấy chứng nhận

Chứng nhận IECEx

Mức độ bảo vệ thiết bị Gb IECEx PTB 11.0037X

Mức độ bảo vệ thiết bị Da IECEx PTB 11.0037X

Mức độ bảo vệ thiết bị Mb IECEx PTB 11.0037X

Chứng nhận ATEX

Mức độ bảo vệ thiết bị Gb PTB 00 ATEX 2048 X

Mức độ bảo vệ thiết bị Da PTB 00 ATEX 2048 X

Chứng nhận UL cULus Danh sách, Mục đích chung

Chứng nhận CCC

Vị trí nguy hiểm 2020322315002255

Chấp nhận CML theo yêu cầu

ANZEx 18.3018X

Chứng nhận KCC

Địa điểm nguy hiểm 19-AV4BO-0227

Chứng nhận hàng hải DNVGL TAA00001A5

Điều kiện môi trường

Nhiệt độ môi trường -25... 100 °C (-13... 212 °F)

Thông số kỹ thuật cơ khí

Loại cáp kết nối

Vật liệu nhà PBT

PBT cảm biến khuôn mặt

Mức độ bảo vệ IP66 / IP68

Cáp

Chốt sợi dây thép

Chuỗi đường kính cáp 6 mm ± 0,2 mm

Xanh uốn cong > 10 x đường kính cáp

Vật liệu PVC

Màu xanh

Số lõi 2

Màn cắt ngang lõi 0,75 mm2

Chiều dài 2 m

Kích thước

Chiều dài 40 mm

Chiều kính 30 mm

Thông tin chung

Sử dụng trong khu vực nguy hiểm    xem hướng dẫn sử dụng
