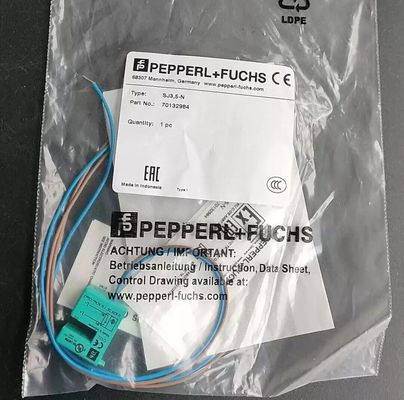

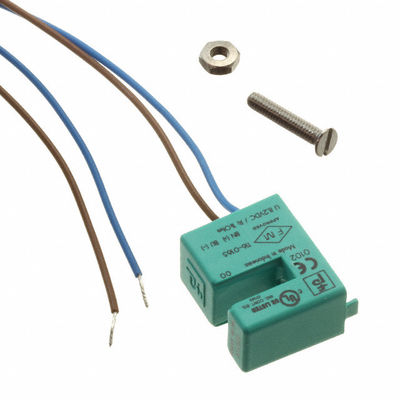

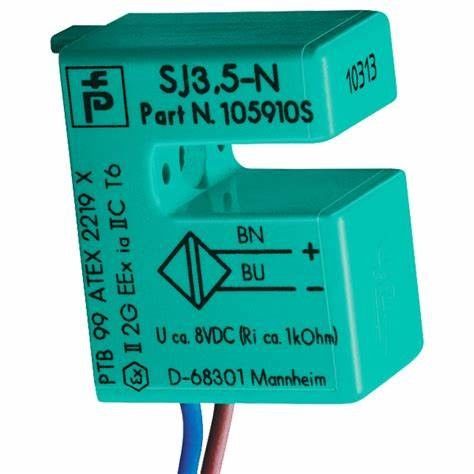

Pepperl Fuchs cảm biến khe cắm cảm ứng SJ3,5-SN Mục tiêu sắt

3.5 mm chiều rộng khe cắm

Có thể sử dụng đến SIL 3 theo IEC 61508

Phạm vi nhiệt độ mở rộng

Các mục tiêu sắt

Mô tả sản phẩm

Chức năng chuyển đổi Khóa bình thường (NC)

Loại đầu ra NAMUR với chức năng an toàn

Độ rộng khe 3,5 mm

Độ sâu ngâm (phía bên) 5... 7 thường 6 mm

Mục tiêu tham chiếu 10 x 7 x 0,3 mm3, Al

Loại đầu ra là 2 dây

Đánh giá danh nghĩa

Điện áp danh nghĩa 8,2 V (Ri khoảng 1 kΩ)

Tần số chuyển đổi 0... 3000 Hz

Hysteresis với bộ khuếch đại chuyển đổi NAMUR: 0,045 mm (ví dụ: Pepperl+Fuchs KCD2-SR-Ex1.LB)

với bộ khuếch đại công tắc an toàn 0,025 mm (ví dụ Pepperl+Fuchs KFD2-SH-Ex1)

Thích hợp cho công nghệ 2: 1 có, với diode bảo vệ cực ngược

Tốc độ tăng dòng -4,5 mA / mm

Tiêu thụ hiện tại

Bảng đo không được phát hiện ≥ 3 mA

Bảng đo được phát hiện 0.2... 1 mA

Các thông số liên quan đến an toàn chức năng

Mức độ toàn vẹn an toàn (SIL) SIL 3

MTTFd 11800 a

Thời gian thực hiện nhiệm vụ (TM) 20 a

Khả năng điều trị (DC) 0 %

Tuân thủ các tiêu chuẩn và chỉ thị

Phù hợp tiêu chuẩn

NAMUR EN 60947-5-6:2000

IEC 60947-5-6:1999

Tiêu chuẩn EN IEC 60947-5-2

Chứng nhận và giấy chứng nhận

Chứng nhận IECEx

Mức độ bảo vệ thiết bị Ga IECEx PTB 11.0092X

Mức độ bảo vệ thiết bị Gb IECEx PTB 11.0092X

Mức độ bảo vệ thiết bị Da IECEx PTB 11.0092X

Mức độ bảo vệ thiết bị Mb IECEx PTB 11.0092X

Chứng nhận ATEX

Mức độ bảo vệ thiết bị Ga PTB 00 ATEX 2049 X

Mức độ bảo vệ thiết bị Gb PTB 00 ATEX 2049 X

Mức độ bảo vệ thiết bị Da PTB 00 ATEX 2049 X

Chứng nhận UL cULus Danh sách, Mục đích chung

Địa điểm thông thường E87056

Vị trí nguy hiểm E501628

Kế hoạch điều khiển 116-0454

Chứng nhận CCC

Vị trí nguy hiểm 2020322315002308

Chứng nhận NEPSI

Giấy chứng nhận NEPSI GYJ16.1392X

Điều kiện môi trường

Nhiệt độ môi trường -50... 100 °C (-58... 212 °F)

Ứng dụng an toàn: -40... 100 °C

Thông số kỹ thuật cơ khí

Loại kết nối dây chuyền linh hoạt LiY

Vật liệu nhà PBT

Mức độ bảo vệ IP67

Cáp

Chuỗi đường kính của cáp 1,1 mm ± 0,1 mm

Xanh uốn cong > 10 x đường kính cáp

Vật liệu PVC

Màn cắt ngang lõi 0,14 mm2

Chiều dài 500 mm

Kích thước

Chiều cao 15 mm

Chiều rộng 10 mm

Chiều dài 19,5 mm

Lưu ý dừng điều chỉnh

Bảo mật chỉ có liên quan đến -40 °C
