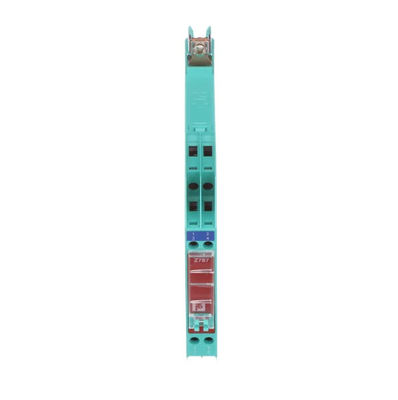

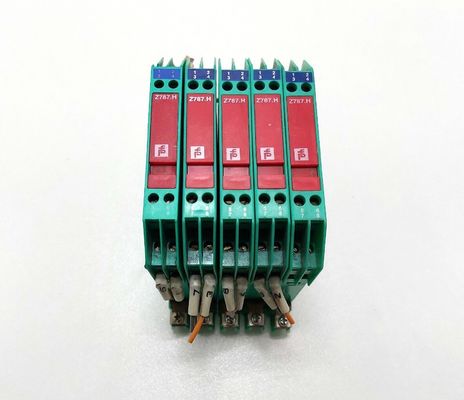

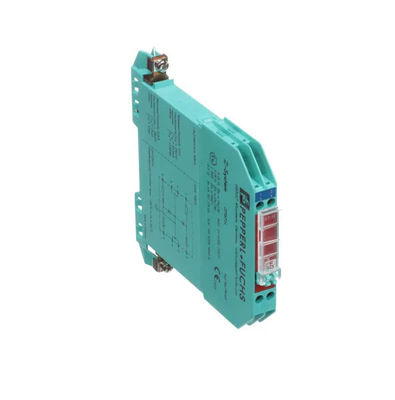

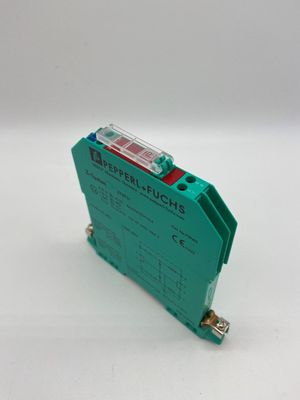

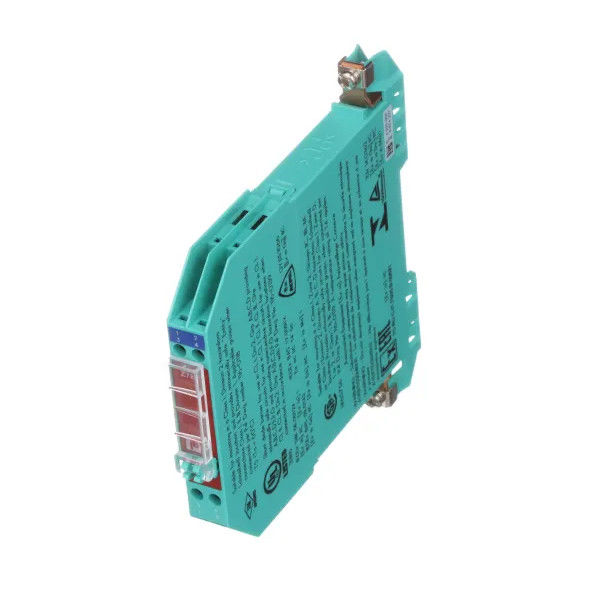

Pepperl Fuchs Zener Barrier Z787.H với diode trở lại

• 2 kênh

• Phiên bản DC, cực dương

• Điện áp hoạt động 26,5 V ở 10 μA

• Chống hàng loạt tối đa 250 Ω

• Chất bảo hiểm 80 mA

• DIN gắn trên đường ray

• Phiên bản năng lượng cao

• Với đèn diode quay trở lại

Thông số kỹ thuật chung

Phiên bản DC loại, cực dương

Thông số kỹ thuật điện

Kháng danh 240 Ω

Chống hàng loạt tối đa 250 Ω

Chất bảo hiểm 80 mA

Kết nối khu vực nguy hiểm

Các đầu cuối kết nối 1, 2; 3, 4

Kết nối khu vực an toàn

Các đầu cuối kết nối 5, 6; 7, 8

Điện áp hoạt động

Chuỗi cung cấp tối đa 27 V

Chuỗi đo tối đa 26,5 V ở 10 μA

Phù hợp

Mức độ bảo vệ IEC 60529

Điều kiện môi trường

Nhiệt độ môi trường -20... 60 °C (-4... 140 °F)

Nhiệt độ lưu trữ -25... 70 °C (-13... 158 °F)

Độ ẩm tương đối tối đa 75%, không có ngưng tụ

Thông số kỹ thuật cơ khí

Mức độ bảo vệ IP20

Các đầu cuối vít kết nối

Màn cắt ngang lõi tối đa 2 x 2,5... mm2

Khối lượng khoảng 150 g

Kích thước 12,5 x 115 x 116 mm (0,5 x 4,5 x 4,6 inch) (W x H x D)

Chiều cao 115 mm

Độ rộng 12,5 mm

Độ sâu 116 mm

Loại xây dựng nhà đầu cuối mô-đun, xem mô tả hệ thống

Lắp đặt trên đường ray gắn 35 mm DIN theo EN 60715:2001

Dữ liệu để áp dụng trong các khu vực nguy hiểm

Giấy chứng nhận kiểm tra kiểu EU BAS 01 ATEX 7005

Nhãn hiệu Ex-Hexagon II (1)GD, I (M1) [Ex ia Ga] IIC, [Ex ia Da] IIIC, [Ex ia Ma] I

Điện áp 28 V

Điện 120 mA

Năng lượng 830 mW

Cung cấp

Điện áp an toàn tối đa 250 V

Căng suất hàng loạt tối thiểu 235 Ω

Giấy chứng nhận TÜV 99 ATEX 1484 X

Nhãn hiệu Ex-Hexagon II 3G Ex nA IIC T4 Gc

Phù hợp chỉ thị

Chỉ thị 2014/34/EU EN IEC 60079-0:2018+AC:2020, EN 60079-11:2012, EN 60079-15:2010

Chứng nhận quốc tế

Chứng nhận FM

Kế hoạch điều khiển 116-0118

Chứng nhận UL

Kế hoạch điều khiển 116-0139 (cULus)

Chứng nhận IECEx

Giấy chứng nhận IECEx IECEx BAS 09.0142

IECEx BAS 17.0091X

IECEx đánh dấu [Ex ia Ga] IIC, [Ex ia Da] IIIC, [Ex ia Ma] I

Ex ex IIC T4 Gc
