Allen-Bradley 20-HIM-A6 là mô-đun giao diện con người (HIM)

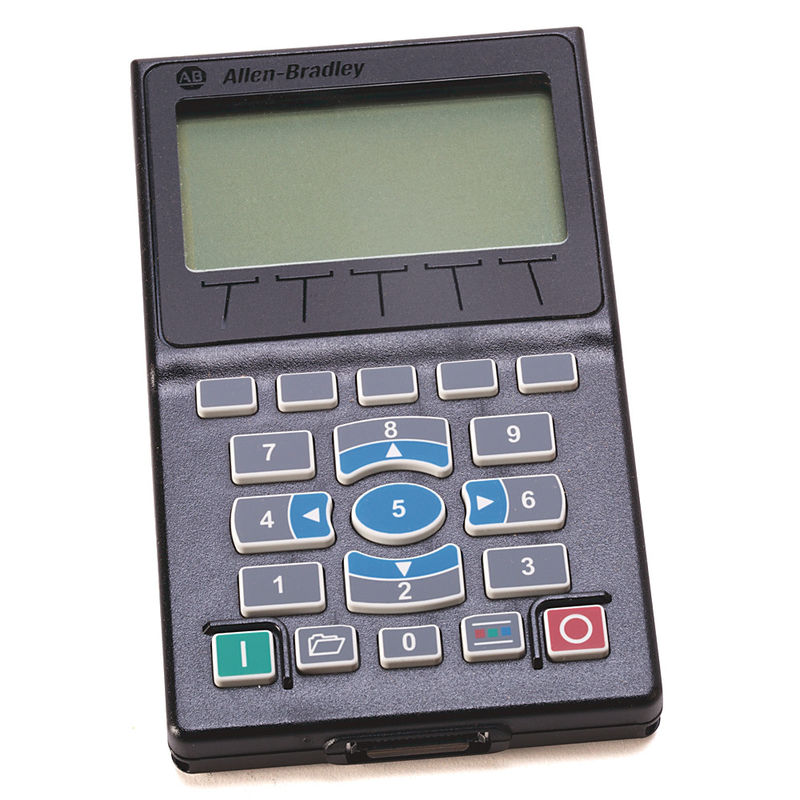

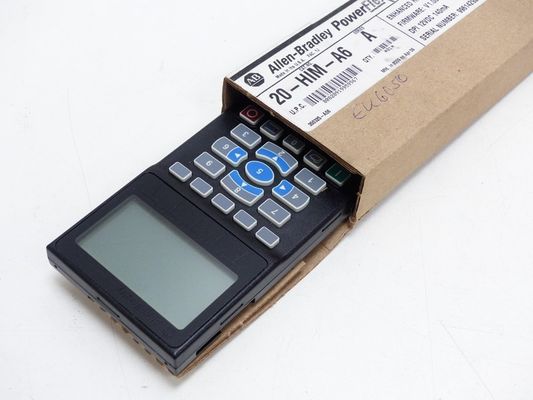

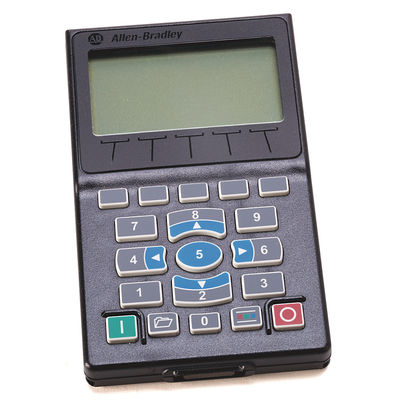

        20-HIM-A6 là một nâng cao Allen-Bradley NEMA loại 1 Human Interface Module mà là hoặc cầm tay hoặc gắn tại chỗ trên một PowerFlex®Nó có màn hình hiển thị LCD nhấp nháy và bàn phím số đầy đủ với khả năng điều hướng tích hợp đầy đủ.20-HIM-A6 là một Enhanced, Máy cầm tay hoặc gắn trên ổ đĩa, NEMA Type 1 HIM với bàn phím số đầy đủ và màn hình LCD nhấp nháy, như được hiển thị bên dưới:

Thông số kỹ thuật

Một màn hình LCD nhấp nháy mới được phát triển cung cấp tầm nhìn tốt hơn bất cứ khi nào báo động hoặc lỗi ổ đĩa được phát hiện.

Một bàn phím giao diện số đầy đủ được nâng cao với khả năng điều hướng tích hợp đầy đủ.Các nhà điều hành có thể dễ dàng cấu hình các ổ đĩa PowerFlex® tương thích cũng như các thiết bị ngoại vi được kết nốiĐể cung cấp chức năng điều hướng, bàn phím giao diện 20-HIM-A6 bao gồm năm phím đa chức năng.Chúng được sử dụng để thực hiện các chức năng điều hướng cụ thể bao gồm:

• Nhập giá trị số tương ứng của chúng

• Cuộn qua các cấu trúc menu hoặc màn hình HIM

• Thực hiện các hành động dự định thông qua các chức năng tương ứng được hiển thị trong Khu vực dữ liệu HIM. Khu vực dữ liệu hiển thị các chức năng hoặc dữ liệu đang được hành động.

• Cải thiện cảm giác cảm ứng bàn phím và phản ứng cảm ứng tốt hơn cung cấp một quy trình nhập dữ liệu thỏa mãn và không có lỗi cho người vận hành.

• Tăng hiệu quả hoạt động HIM do việc cung cấp các cấu trúc menu mới và truy cập HIM trực quan hơn.

Đặt tên tùy chỉnh đơn giản cho ổ đĩa PowerFlex® và các thiết bị ngoại vi kết nối (tức là máy bơm A).

Hỗ trợ cho các ngôn ngữ châu Á và châu Âu thông thường, ngoài hỗ trợ mặc định cho ngôn ngữ tiếng Anh.

Các phím chức năng đơn luôn chỉ thực hiện chức năng chuyên dụng của chúng. 20-HIM-A6 bao gồm bốn phím như vậy, đó là:

Chìa khóa khởi động, khởi động ổ chủ.

Chìa khóa thư mục, truy cập thư mục cho các chức năng bộ nhớ, tham số, sở thích, chẩn đoán và các tác vụ khác.

Chìa khóa điều khiển, truy cập các chức năng điều khiển khác nhau như chế độ chạy bộ, tự động / thủ công và chức năng hướng.

Chìa khóa dừng dừng ổ chủ và cũng được sử dụng để xóa bất kỳ lỗi nào. Chìa khóa này hoạt động mọi lúc và được điều khiển bởi tham số ổ chủ 307 [Chế độ bắt đầu / dừng]

Dynamic Soft Keys thay đổi tên hoặc chức năng ổ đĩa dựa trên chế độ nhập dữ liệu hiện tại hoặc loại màn hình. Điều này giúp đơn giản hóa hoạt động HIM và giảm số lượng phím bàn phím cần thiết.Các phím mềm nằm ở phần trên cùng của bàn phím 20-HIM-A6.

Tên và chức năng của một phím mềm nhất định có thể thay đổi tùy thuộc vào chế độ nhập dữ liệu đang được sử dụng hoặc loại màn hình đang được hiển thị.chức năng hiện tại của nó và nhãn tương ứng được chỉ ra ở phần dưới cùng của màn hình 20-HIM-A6. Lưu ý, tối đa năm phím mềm HIM có thể hoạt động đồng thời.

Các yếu tố giám sát ổ đĩa có thể điều chỉnh

có thể được hiển thị dưới dạng danh sách các mục trên màn hình quy trình của HIM hoặc dưới dạng màn hình trạng thái riêng lẻ.Lưu ý: Để hiển thị màn hình Quá trình trên mô-đun giao diện 20-HIM-A6, bạn sẽ phải nhấn phím mềm ESC được tìm thấy trên màn hình trạng thái của HIM.Màn hình trạng thái được hiển thị theo mặc định khi Mô-đun giao diện con người được bật. Màn hình quá trình hiển thị các thông số theo dõi khác nhau của ổ đĩa chủ. Tại thời điểm này, người vận hành có thể thay đổi các thông số theo dõi ổ đĩa mặc định được hiển thị.người dùng có thể chọn xem đơn dòng hoặc nhiều dòng của màn hình quá trình bằng cách nhấn phím mềm VIEW trên bàn phím HIM.
