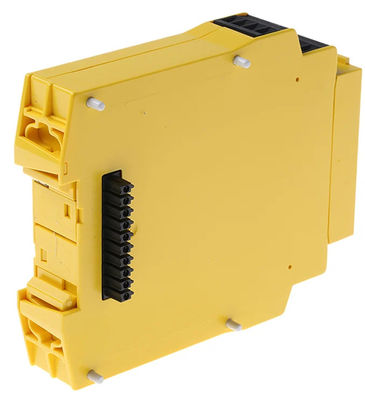

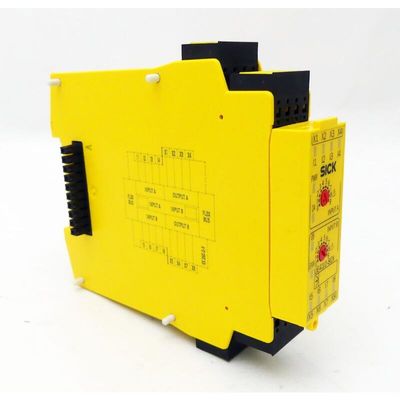

SICK UE410-XU4T5

Đặc điểm

Mô-đun I/O

Phương pháp cấu hình Thông qua công tắc xoay

Các thông số liên quan đến an toàn

Mức độ toàn vẹn an toàn SIL3 (IEC 61508)

Nhóm Nhóm 4 (EN ISO 13849)

Mức hiệu suất PL e (EN ISO 13849)

PFHD (tỷ lệ trung bình có khả năng bị hỏng nguy hiểm mỗi giờ) 2,5 x 10-9 (EN ISO 13849)

TM (thời gian nhiệm vụ) 20 năm (EN ISO 13849)

Chức năng

Khởi động lại khóa thủ công / tự động (có thể cấu hình)

Kiểm tra thiết bị bên ngoài (EDM) ✔

Và hoạt động ✔

Hoạt động OR ✔

Bị bỏ qua ✔

Sự khác biệt giữa con người và vật chất (làm mù) ✔

Giao diện

Nhập 4 Nhập an toàn

4 đầu vào chuyển đổi

Số lượng cảm biến tắt 0 / 2

Các đầu ra 4 đầu ra an toàn

2 kết quả thử nghiệm

Thời gian trì hoãn (kết xuất Q3/Q4) 0 s... 5 s

Loại kết nối Các thiết bị đầu cuối nối dây chuyền

Các yếu tố hiển thị đèn LED

Dữ liệu điện

Lớp bảo vệ III (EN 61140)

Điện áp cung cấp thông qua A1, A2

Loại nguồn điện áp PELV hoặc SELV 1)

Điện áp cung cấp VS 24 V DC (19,2 V DC... 30 V DC)

Tỷ lệ sóng còn lại ≤ 10 %

Tiêu thụ điện ≤ 3 W (DC)

Tiêu thụ năng lượng nội bộ ≤ 3 W (DC)

1) Điện của nguồn cung cấp năng lượng cung cấp năng lượng cho mô-đun phải được giới hạn tối đa 4 A, hoặc thông qua chính nguồn cung cấp năng lượng hoặc một bộ an toàn.

Dữ liệu cơ khí

Kích thước (W x H x D) 22,5 mm x 96,5 mm x 120,8 mm

Trọng lượng 180 g

Dữ liệu môi trường

Xếp hạng khoang

Nhà chứa IP40 (EN 60529)

Các thiết bị đầu cuối IP20 (EN 60529)

Nhiệt độ hoạt động môi trường 25 °C... +55 °C

Nhiệt độ lưu trữ: 25 °C... +70 °C

Độ ẩm không khí 15 %... 95%, Không ngưng tụ

Điều kiện khí hậu theo EN 61131-2 (nhiệt độ hoạt động xung quanh 55 °C, độ ẩm bình thường 95%)

Khả năng tương thích điện từ (EMC) lớp A (EN 61000-6-2, EN 55011)

Kháng rung    5 g RMS, 5 Hz... 500 Hz (EN 60068-2-64)
