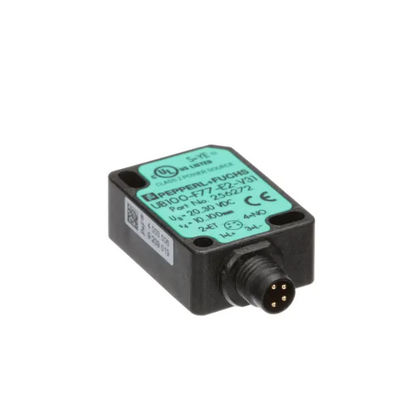

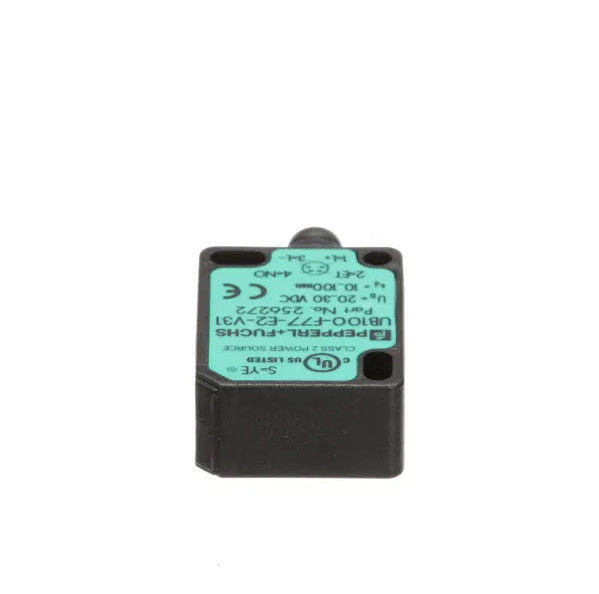

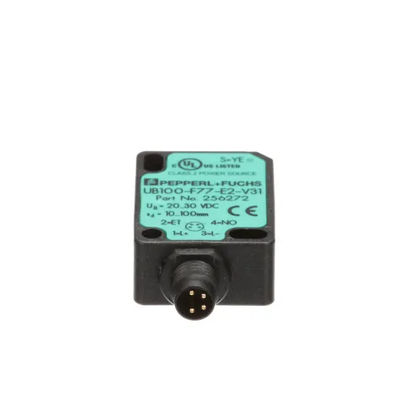

Bộ cảm biến phát hiện trực tiếp siêu âm Pepperl Fuchs UB100-F77-E2-V31

Thiết kế thu nhỏ

Nhập chương trình

Mức độ bảo vệ IP67

Chỉ báo trạng thái chuyển đổi, đèn LED màu vàng

Mô tả sản phẩm

Cảm biến phát hiện trực tiếp siêu âm

Thông số kỹ thuật chung

Phạm vi cảm biến 10... 100 mm

Phạm vi điều chỉnh 30... 100 mm

Dải chết 0... 10 mm

Bảng mục tiêu tiêu chuẩn 20 mm x 20 mm

Tần số của bộ chuyển đổi khoảng 400 kHz

Sự chậm trễ đáp ứng ≤ 50 ms

Dữ liệu giới hạn

Chiều dài cáp được phép tối đa 300 m

Chỉ số/các phương tiện vận hành

Trạng thái chuyển đổi màu vàng LED và nhấp nháy: Teach-In

Thông số kỹ thuật điện

Điện áp hoạt động định số 24 V DC

Điện áp hoạt động 20... 30 V DC, sóng 10 % SS; 12... 20 V DC độ nhạy giảm xuống còn 90%

Dòng điện không tải ≤ 20 mA

Thời gian trì hoãn trước khi có sẵn ≤ 150 ms

Nhập

Nhập dạng đầu vào 1 đầu vào chương trình

Mức độ thấp: 0... 0,7 V (Chạy vào hoạt động)

cấp cao: UB hoặc đầu vào mở (Teach-In không hoạt động)

Kháng input 16 kΩ

Độ dài xung ≥ 3 s

Sản lượng

Khả năng đầu ra loại 1 đầu ra PNP, NO

Điện hoạt động định số 200 mA, bảo vệ mạch ngắn / quá tải

Giảm điện áp ≤ 2 V

Độ chính xác lặp lại ± 1 mm

Tần số chuyển đổi 10 Hz

Range hysteresis typ. 2,5 mm

Dòng điện ngoài trạng thái ≤ 0,01 mA

Ảnh hưởng của nhiệt độ 0,17 %/K

Tuân thủ các tiêu chuẩn và chỉ thị

Phù hợp tiêu chuẩn

Tiêu chuẩn EN IEC 60947-5-2:2020

IEC 60947-5-2:2019

Chứng nhận và giấy chứng nhận

Ứng dụng được cấp phép UL cULus Listed, Class 2 Power Source

Chứng nhận CCC Chứng nhận CCC / đánh dấu không cần thiết đối với các sản phẩm có cường độ ≤ 36 V

Điều kiện môi trường

Nhiệt độ môi trường -10... 50 °C (14... 122 °F)

Nhiệt độ lưu trữ -40... 85 °C (-40... 185 °F)

Chống sốc 30 g, 11 ms

Chống rung 10... 55 Hz, Amplitude ± 1 mm

Thông số kỹ thuật cơ khí

Loại kết nối M8 x 1 kết nối, 4-pin

Mức độ bảo vệ IP67

Vật liệu

Nhà chứa polycarbonate

Chất hỗn hợp nhựa epoxy của bộ chuyển đổi/vỏ kính rỗng; bọt polyurethane

Vị trí lắp đặt bất kỳ vị trí nào

Khối lượng 10 g

Động lực thắt chặt, vít buộc tối đa 0,2 Nm

Kích thước

Chiều cao 31 mm

Độ rộng 12 mm

Chiều dài    23 mm
