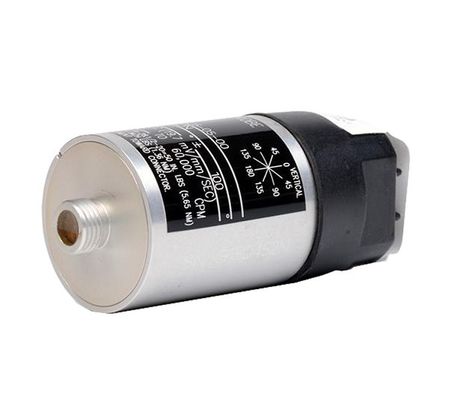

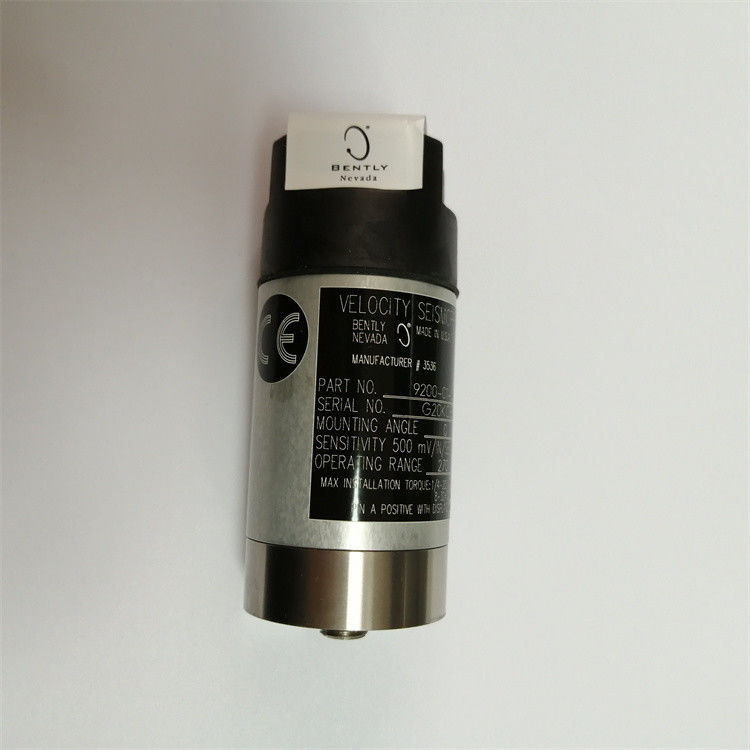

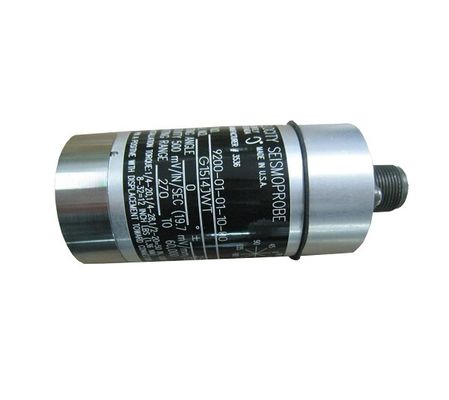

Bently Nevada 9200-06-01-10-00 Trình biến tốc độ thăm dò động đất

Bentley NevadaHệ thống cảm biến tốc độ đo rung động tuyệt đối (tương đối với không gian rảnh) của hộp, vỏ hoặc cấu trúc mang. Hệ thống hai dây bao gồm cảm biến, cáp,và một bộ chuyển đổi tốc độ sang di dời tùy chọnCác cảm biến tốc độ Bently9200 là cấu trúc hai dây sử dụng công nghệ cuộn dây chuyển động để cung cấp điện áp đầu ra tương ứng trực tiếp với tốc độ rung của cảm biến. Không giống như các cảm biến tốc độ rắn,cảm biến cuộn dây di chuyển ít nhạy cảm hơn với tác động hoặc kích thích xung, làm cho chúng trở thành lựa chọn tốt hơn cho các ứng dụng.chúng làm cho các ứng dụng đo lường di động thuận tiện hơn vì chúng không yêu cầu nguồn điện bên ngoàiHiệu suất cao trong đo tốc độ vỏ, cấu trúc vững chắc hơn.Một loạt các dây cáp kết nối có thể được sử dụng để kết nối cảm biến 9200 với các thiết bị khác hoặc chuyển đổi tốc độCác dây cáp này có kích thước tăng 300 mm (1 ft), có hoặc không có vỏ thép không gỉ. Có hai loại biến đổi tốc độ (VDCS) để lựa chọn: 9513:được sử dụng với các cảm biến 9200 và 74712.Bently 9200là một cảm biến hai dây thích hợp cho giám sát liên tục hoặc đo định kỳ với các thiết bị kiểm tra hoặc chẩn đoán lỗi.9200 có khả năng chống ăn mòn tuyệt vời và không cần bảo vệ bổ sung.

Kết nối cáp Cáp tiêu chuẩn 9571 cặp xoắn 2 lõi, 22 AWG (0,5 mm2) cáp được bảo vệ, một đầu được trang bị đầu nối nữ chống ẩm 2 ổ cắm,và đầu kia được trang bị một đầu cuối. (đối với màn hình hoặc VDC); 84661 cáp đôi xoắn 2 lõi, 22 AWG (0,5 mm2) cáp bọc thép, với đầu nối Yin chống ẩm 2 ổ cắm ở một đầu và cuối cuối ở đầu kia.(đối với màn hình hoặc VDC); 9755 dây cáp 22 AWG (0,5 mm2) được bảo vệ 2 lõi với các đầu nối nữ 2 chân ở cả hai đầu. Kết nối các cảm biến 9200 hoặc 74712 với bộ phận thử nghiệm Bentley Nevada);83968 Cáp trơn 2 lõi với kết nối trục 2 chân ở một đầu và kết nối đồng trục ở đầu kia (đối với các thiết bị có các thiết bị tiếp nhận đầu vào kết nối BN).

Cáp hỗ trợ 9571-17, cáp 84661-17, cáp 84661-20

Độ nhạy: khi kết thúc và đặt đúng ở góc hiệu chuẩn

, 20 mV/mm/s (500 mV/in/s) ± 5% ở 100 Hz (6,000 CPM) và 25 mm/s (1 in/s) ± 5% từ 0 đến đỉnh ở 100 Hz (6,000 CPM)

Phản ứng tần số: từ tần số hoạt động tối thiểu (xem thông tin lệnh) đến 1 kHz (60.000 CPM); Các giá trị điển hình dao động từ +0 đến ±3dB

Chống va chạm: chịu được 50 g tăng tốc tối đa

Độ nhạy ngang: ± 10% tối đa.

Chiều dài dẫn: Tối đa 305 m (1,000 ft) giữa Seismoprobe® và máy đo rung Bentley 3500.

Chiều cao: Giá trị điển hình 102 mm (4 inch) (tùy thuộc vào tùy chọn kết nối)

Chiều kính: Giá trị thông thường 41 mm (1.6 in)

Trọng lượng: Thông thường 480 g (17 ounce)
