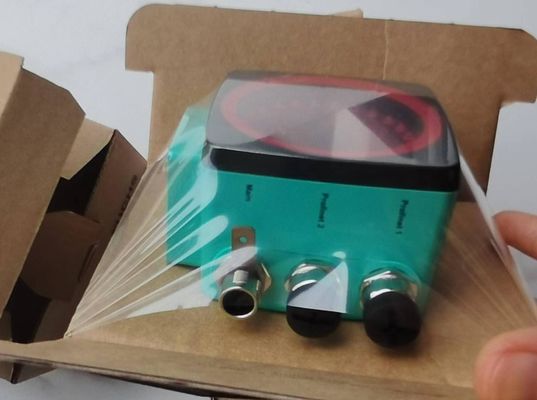

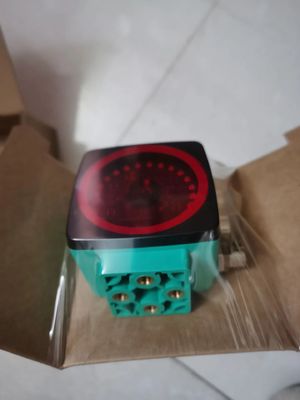

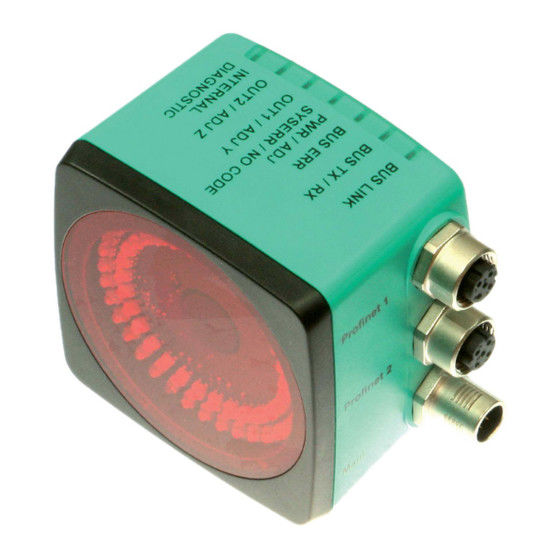

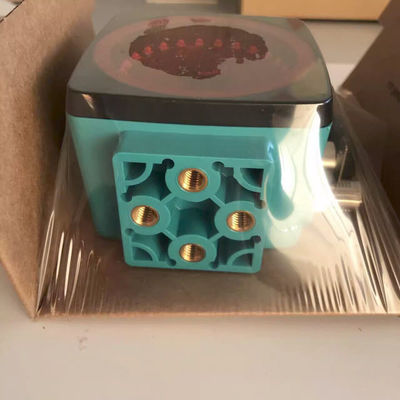

Pepperl Fuchs Đầu đọc quang học PCV50-F200-B17-V1D Chuyển đổi tích hợp

Định vị không tiếp xúc trên băng mã Data Matrix

Sức mạnh cơ học: không có bộ phận mòn, tuổi thọ hoạt động dài, không cần bảo trì

Độ phân giải cao và định vị chính xác, đặc biệt là cho các cơ sở có đường cong và điểm chuyển đổi cũng như độ dốc và giảm.

Khoảng cách đi đến 10 km, theo hướng X và Y

Giao diện PROFINET

Chuyển đổi tích hợp

Mô tả sản phẩm

Đọc đầu cho hệ thống định vị ánh sáng rơi

Thông số kỹ thuật chung

Tốc độ vượt quá ≤ 12,5 m/s

Chiều dài đo tối đa 10000 m

Loại ánh sáng Đèn đèn LED tích hợp (màu đỏ)

Khoảng cách đọc 50 mm

Độ sâu lấy nét ± 25 mm

Quảng trường đọc 60 mm x 40 mm

Giới hạn ánh sáng xung quanh 100000 Lux

Độ phân giải ± 0,1 mm

Đánh giá danh nghĩa

Máy ảnh

Loại CMOS, màn trập toàn cầu

Bộ xử lý

Tần số xung đồng hồ 600 MHz

Tốc độ tính toán 4800 MIPS

Độ phân giải kỹ thuật số 32 bit

Các thông số liên quan đến an toàn chức năng

MTTFd 99a

Thời gian thực hiện nhiệm vụ (TM) 20 a

Khả năng điều trị (DC) 0 %

Chỉ số/các phương tiện vận hành

Chỉ số đèn LED 7 đèn LED (giao tiếp, hỗ trợ điều chỉnh, thông tin tình trạng)

Thông số kỹ thuật điện

Điện áp hoạt động 15... 30 V DC, PELV

Điện không tải tối đa 400 mA

Tiêu thụ năng lượng 6 W

Giao diện

Loại giao diện 100 BASE-TX

Giao thức PROFINET IO Thời gian thực (RT) Tiêu chuẩn phù hợp lớp A

Tốc độ truyền dữ liệu 100 MBit/s

Giao diện 2

Loại giao diện Dịch vụ USB

Nhập

Input type 1 function input

Cấp độ 0: - UBor không dây

1-level: +8 V... +UB, có thể lập trình

Kháng input ≥ 27 kΩ

Sản lượng

Loại đầu ra từ 1 đến 3 đầu ra chuyển đổi, có thể lập trình, bảo vệ mạch ngắn

Điện áp chuyển đổi Điện áp hoạt động

Điện chuyển đổi 150 mA mỗi đầu ra

Phù hợp tiêu chuẩn

Sự can thiệp phát ra EN 61000-6-4:2007+A1:2011

Khả năng chống tiếng ồn EN 61000-6-2:2005

Kháng va chạm EN 60068-2-27:2009

Kháng rung EN 60068-2-6:2008

Chứng nhận và giấy chứng nhận

Phù hợp CE

Phù hợp với UKCA

Chứng nhận UL cULus Danh sách, Mục đích chung, Nguồn nguồn điện lớp 2, Lớp 1

Chứng nhận CCC Chứng nhận CCC / đánh dấu không cần thiết đối với các sản phẩm có cường độ ≤ 36 V

Điều kiện môi trường

Nhiệt độ hoạt động 0... 60 °C (32... 140 °F), -20... 60 °C (-4... 140 °F) (không ngưng tụ; ngăn ngừa băng trên ống kính!)

Nhiệt độ lưu trữ -20... 85 °C (-4... 185 °F)

Độ ẩm tương đối 90%, không ngưng tụ

Thông số kỹ thuật cơ khí

Loại kết nối 8-pin, đầu nối M12x1, tiêu chuẩn (cung cấp + IO)

4-pin, ổ cắm M12x1, D-coded (LAN)

4-pin, ổ cắm M12x1, D-coded (LAN)

Mức độ bảo vệ IP67

Vật liệu

Bộ chứa PC/ABS

Khối lượng khoảng 200 g

Kích thước

Chiều cao 70 mm

Độ rộng 70 mm

Độ sâu    50 mm
