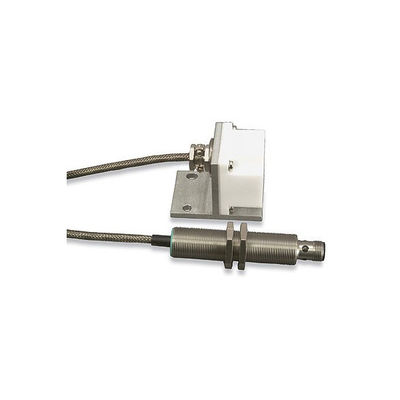

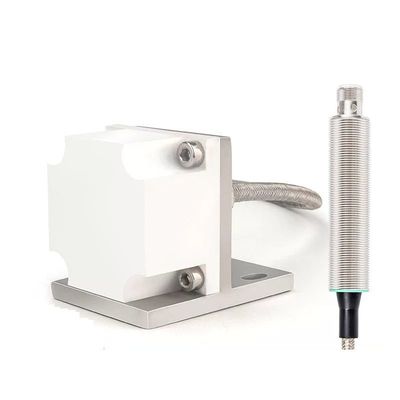

Pepperl Fuchs Cảm biến cảm ứng NCN25-F35-A2-250-V 1Phân kính uốn cong tối thiểu 30 cm cho cài đặt di động

Dòng Comfort

Phạm vi nhiệt độ mở rộng của thành phần cảm biến

0... 250 °C (0... 482 °F)

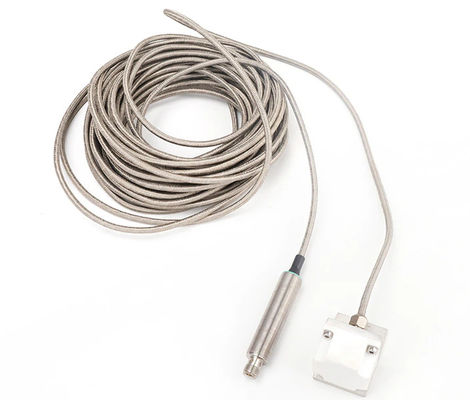

Cáp 10 m giữa cảm biến và bộ khuếch đại với vỏ kim loại

Thích hợp cho chuỗi kéo và chống mòn

Khoảng bán kính uốn cong tối thiểu 30 cm cho các thiết bị di động

Thông số kỹ thuật chung

Chức năng chuyển đổi bổ sung

Loại đầu ra PNP

Khoảng cách vận hành 25 mm

Thiết bị lắp đặt bằng nước

Đường cực đầu ra DC

Khoảng cách hoạt động đảm bảo 0... 20 mm

Nhân tố giảm rAl 0.5

Nhân tố giảm rCu 0.5

Nhân tố giảm r304 0,6... 1

Loại đầu ra 4 dây

góc gắn Al

Bộ chứa khuếch đại Thép không gỉ

Đánh giá danh nghĩa

Điện áp hoạt động 10... 30 V

Tần số chuyển đổi 0... 20 Hz

Hysteresis 0.3... 5 bình thường 2 %

Bảo vệ cực ngược bảo vệ cực ngược

Tâm mạch bảo vệ mạch ngắn

Giảm điện áp ≤ 3 V

Dòng điện hoạt động 0... 200 mA

Dòng điện không tải ≤ 25 mA

Thời gian trễ trước khi có sẵn ≤ 20 ms

Chỉ số trạng thái chuyển đổi Multihole-LED, màu vàng

Các thông số liên quan đến an toàn chức năng

MTTFd 7515 a

Thời gian thực hiện nhiệm vụ (TM) 20 a

Khả năng điều trị (DC) 0 %

Tuân thủ các tiêu chuẩn và chỉ thị

Phù hợp tiêu chuẩn

Tiêu chuẩn EN IEC 60947-5-2

Chứng nhận và giấy chứng nhận

Chứng nhận UL cULus Danh sách, Mục đích chung, Nguồn điện lớp 2

Chứng nhận CCC Chứng nhận CCC / đánh dấu không cần thiết đối với các sản phẩm có cường độ ≤ 36 V

Điều kiện môi trường

Nhiệt độ môi trường 0... 250 °C (32... 482 °F)

Thông số kỹ thuật cơ khí

Loại kết nối Cắm kết nối M12 x 1, 4-pin

Phiên bản cáp cáp PFA, với vỏ bọc thép không gỉ

Trình cắt lõi 3 x 0,34, được sàng lọc

Vật liệu lắp ráp PTFE / Al / 1.4305 / AISI 303

Mặt cảm biến PTFE

Mức độ bảo vệ bộ khuếch đại IP67

cảm biến IP40

Kích thước

Chiều cao 40 mm

Chiều rộng 44 mm

Chiều dài 56 mm

Chiều dài cáp L = 10 m

Lưu ý - khuếch đại 0 °C... 70 °C

- r1.4305 phụ thuộc vào độ dày của tấm đo d:

r1.4305 = 1 cho d < 1mm

Phụ kiện bổ sung: Nắp bảo vệ SH-F35 có sẵn để sử dụng trong các khu vực có độ ẩm và như một phương tiện bảo vệ cơ học.
